Descrizione

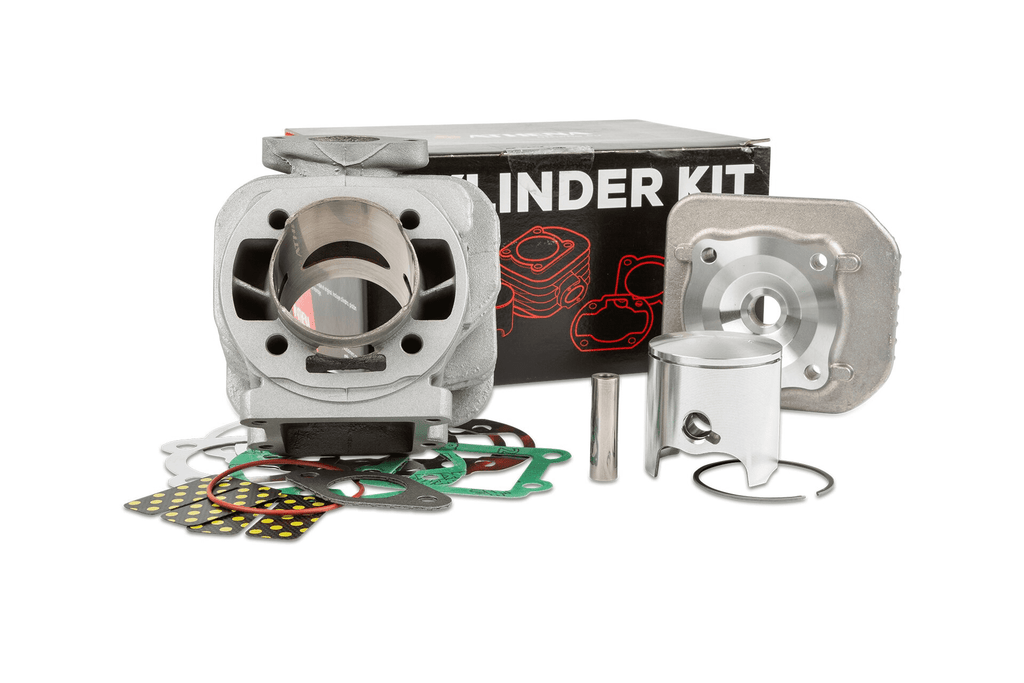

COD. 070100 Cylinder Kit With Head - 70 Cc - ø 47.6 (pin ø 10) MINARELLI VERTICAL BOOSTER
Cylinder Head - 70 Cc - ø 47.6 (pin ø 10)
TECHNICAL ADVICE: The kit is supplied with a Ø 10 mm piston pin like the original. However, given the mechanical stress to which the engine is subjected, we recommend fitting the kit with a larger Ø 12 mm piston pin (see thermal unit section). All ATHENA items, produced with displacements and/or powers higher than those permitted by the highway code of the country to which the end user belongs, are intended exclusively for competitive sports use. Use on public roads, as well as in the aeronautical and marine fields, is prohibited. ATHENA declines all responsibility for different uses. The customer therefore takes responsibility for ensuring that the distribution of items purchased from Athena complies with the legislation in force in his/her country, freeing the latter from any liability.
Technical documentation
gr. thermal kit 70cc Minarelli vertical https://www.athenaparts.com/files/pdfs/068000-068000_1-070100-070100_1.pdf
Adaptable to
Scooter Mbk BOOSTER CW NAKED 50 - 2003/
Yamaha EW SLIDER 50 scooter - 2000/2002
Scooter Mbk BOOSTER CW RSP ROCKET 50 - 1997/1998
Scooter Mbk BOOSTER CW RS NG 50 - 1995/2003
Scooter Italjet REPORTER 50
SPARE PARTS:
- ATHENA RACING/SPORT GASKET KIT
- ATHENA RACING PISTON 70CC D.47,6
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 8050444897072 |
|---|---|
| Peso | 1,28 kg |
| Seria | Sport |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Sport |
| Cilindrata | 70cc |
| Spinotto pistone | 10 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 47,6 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
| Filettatura candela | M14 corto |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 070100 cylinder kit with head - 70 cc - 㸠47.6 (pin 㸠10) minarelli vertical booster
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e procurati gli attrezzi necessari, tra cui chiavi, cacciaviti, un estrattore per cilindro, e una buona quantità di pulitore per parti meccaniche.
-
STEP 2Rimuovi la carenatura e il silenziatore per accedere al cilindro del motore. Stacca con cura il carburatore e scollega eventuali tubi o cavi collegati al cilindro.
-
STEP 3Smonta il gruppo termico originale svitando le viti di fissaggio della testa e del cilindro, quindi estrai con attenzione il gruppo termico usurato.
-
STEP 4Pulisci la superficie di appoggio sul basamento e assicurati che non ci siano residui o imperfezioni. Verifica inoltre lo stato del pistone e relativo spinotto.
-
STEP 5Se desideri una maggiore resistenza meccanica, valuta la sostituzione dello spinotto pistone Ø 10 mm con un modello maggiorato Ø 12 mm come consigliato dal produttore.
-
STEP 6Monta il nuovo gruppo termico Athena assicurandoti di posizionare correttamente la guarnizione fornita o acquistata separatamente. Inserisci il pistone nel cilindro facendo attenzione all’orientamento indicato dal produttore.
-
STEP 7Fissa la testa al cilindro serrando le viti in modo incrociato e uniforme, seguendo le specifiche di serraggio del costruttore.
-
STEP 8Rimonta il carburatore, collegando nuovamente tutti i tubi e i cavi scollegati in fase di smontaggio. Rimonta la marmitta e la carenatura.
-
STEP 9Controlla che tutte le componenti siano correttamente montate e serrate. Effettua un controllo visivo generale e ruota il motore a mano per verificare che non ci siano blocchi.
-
STEP 10Avvia il motore con cautela e verifica il corretto funzionamento. Effettua eventuali regolazioni al carburatore secondo le indicazioni del manuale d’uso.
