081100/1 gruppo termico athena racing 70cc d.47,6 minarelli orizzontale h2o sp.12 alluminio scarico con traversino
Roll over image to zoom in Click on image to zoom
081100/1 gruppo termico athena racing 70cc d.47,6 minarelli orizzontale h2o sp.12 alluminio scarico con traversino
ATHENA

081100/1 athena racing 70cc cylinder kit d.47.6 minarelli horizontal h2o sp.12 aluminium exhaust with crosspiece

COD: 081100/1 • Tempo evasione: 1/3 days • Produttore: ATHENA
Available
Come funziona la disponibilità?

Disponibile: il prodotto viene di norma spedito entro 1–3 giorni lavorativi.

Su ordinazione: il prodotto non è in magazzino, ma puoi acquistarlo. Verrà spedito appena sarà nuovamente disponibile. Contattaci per tempi di attesa più precisi.

N.B. Se nello stesso ordine ci sono prodotti “Disponibili” e “Su ordinazione”, la spedizione parte quando tutti i prodotti saranno pronti per la consegna.

Esaurito: al momento il prodotto non è acquistabile. Per sapere se e quando tornerà disponibile, contattaci.

€241,18 EUR
Novità Guida Istruzioni di montaggio disponibili (step-by-step)
Reso entro 14 giorni Assistenza WhatsApp Dubbi sulla compatibilità? Scrivici prima di acquistare.

Descrizione

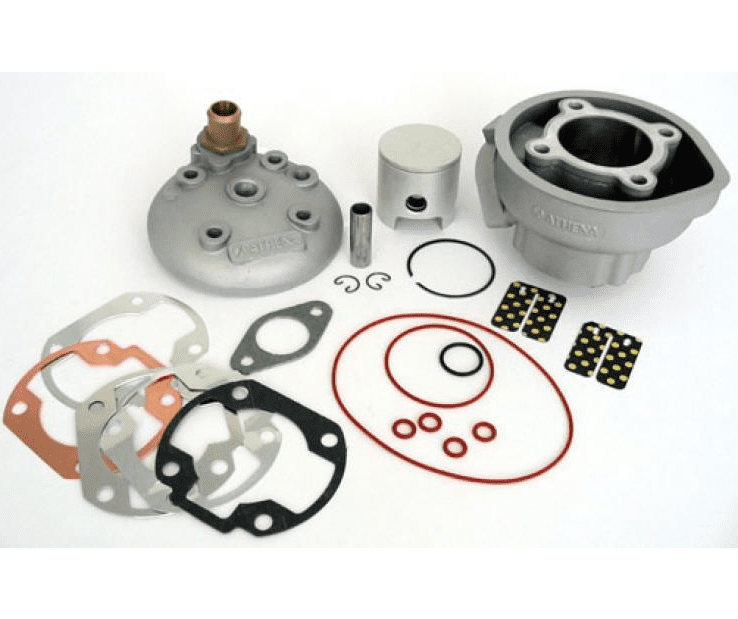

CYLINDER ATHENA RACING aluminium thermal group D.47.6 H20 Minarelli Horizontal engines, 12 pin, single-piece head, 5 transfer ports with split exhaust, single-ring piston, 47.6 mm bore, 39.2 mm stroke, 69.72 cc displacement

SPARE PARTS LIST

073703/1 Gasket set (5 bases)

080016/R Chrome segment Ø 47,6x1 GI

081101 Aluminum cylinder Ø 47.6 - 5 transfers

081104 High compression head Ø 47.6 mm

P400480130002 Kit 2 carbon blades 0.29

S410000304002 Pin retaining ring D.12 - 1 beak - 1 mm (1 pc.)

S410000304007 Pin + pin retaining ring Ø 12x37

082002.A Complete piston Ø 47.6 - 1 segment-Sp. Ø12

082002.B Complete piston Ø 47.6 - 1 segment-Sp. Ø12

082002.C Complete piston Ø 47.6 - 1 segment-Sp. Ø12

082002.D Complete piston Ø 47.6 - 1 segment-Sp. Ø12

082002.F Complete piston Ø 47.6 - 1 segment-Sp. Ø12

Compatibility Table

MINARELLI HORIZONTAL H2O

APRILIA AREA 51 50 2T LC

APRILIA GULLIVER 50 2T LC

APRILIA SR NETSCAPER 50 2T LC (MINARELLI)

APRILIA SR RACING 50 2T LC (MINARELLI)

APRILIA RALLY 50 LC

APRILIA SONIC 50 2T LC

APRILIA SR REPLICA 50 2T LC <-1999

APRILIA SR STEALTH 50 2T LC (MINARELLI)

BENELLI 491 SPORT 50 2T LC (MINARELLI)

BENELLI K2 50 LC (MINARELLI)

BETA EIKON 50 2T LC

BETA ARK 50 LC

DRR DRX 90 2T LC

ITALJET DRAGSTER 50 2T LC

MALAGUTI F15 FIREFOX 50 2T LC

MALAGUTI F12 PHANTOM 50 2T LC

MALAGUTI F12 PHANTOM 50 2T LC euro 2

MALAGUTI F12 PHANTOM 50 2T LC

MALAGUTI F12 R LC 50 2T LC euro 2

MBK MACH G 50 2T LC

MBK NITRO 50 2T LC

YAMAHA AEROX 50 2T LC euro 0-1

YAMAHA AEROX 50 2T LC euro 2

YAMAHA JOG RR 50 2T LC euro 2

APRILIA AREA 51 50 2T LC

APRILIA GULLIVER 50 2T LC

APRILIA SR NETSCAPER 50 2T LC (MINARELLI)

APRILIA SR RACING 50 2T LC (MINARELLI)

APRILIA RALLY 50 LC

APRILIA SONIC 50 2T LC

APRILIA SR REPLICA 50 2T LC <-1999

APRILIA SR STEALTH 50 2T LC (MINARELLI)

BENELLI 491 SPORT 50 2T LC (MINARELLI)

BENELLI K2 50 LC (MINARELLI)

BETA EIKON 50 2T LC

BETA ARK 50 LC

DRR DRX 90 2T LC

ITALJET DRAGSTER 50 2T LC

MALAGUTI F15 FIREFOX 50 2T LC

MALAGUTI F12 PHANTOM 50 2T LC

MALAGUTI F12 PHANTOM 50 2T LC euro 2

MALAGUTI F12 PHANTOM 50 2T LC

MALAGUTI F12 R LC 50 2T LC euro 2

MBK MACH G 50 2T LC

MBK NITRO 50 2T LC

YAMAHA AEROX 50 2T LC euro 0-1

YAMAHA AEROX 50 2T LC euro 2

YAMAHA JOG RR 50 2T LC euro 2

Code: 081100/1

The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.

FOR INFORMATION DO NOT HESITATE TO CONTACT

Billaricambi staff

Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.

Compatibilità del prodotto

Scheda tecnica

Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.

Spedizione & resi

Metodi di spedizione

  • Italia
    Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
    Spedizione standard: 8,00€ (corrieri BRT e SDA)
    Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
    Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
    Tempi di consegna: 24–48 ore.
  • Europa
    Spedizione standard: 27,90€ (corriere DHL)
    Tempi di consegna: 3–5 giorni.
  • America
    Spedizione standard: 48,90€ (corriere DHL)
    Tempi di consegna: 5–7 giorni.

Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.

Resi e diritto di recesso

  • Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
  • Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
  • Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
  • Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.

In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .

Guida all'installazione di 081100/1 athena racing 70cc cylinder kit d.47.6 minarelli horizontal h2o sp.12 aluminium exhaust with crosspiece

Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).

Il gruppo termico Athena Racing 70cc in alluminio con diametro 47,6 mm è progettato per motori Minarelli orizzontali 2 tempi raffreddati a liquido. Questo cilindro ad alte prestazioni, con testa monopezzo e 5 travasi, è ideale per scooter come Aprilia, Malaguti, Yamaha e altri modelli compatibili con motori Minarelli orizzontali. La guida seguente illustra i passaggi per un montaggio corretto e sicuro del gruppo termico.
  1. STEP 1
    Prepara un banco di lavoro pulito e organizzato. Assicurati di avere a disposizione gli attrezzi base come chiavi a tubo, cacciaviti, una coppia dinamometrica, e utensili per rimuovere il gruppo termico esistente.
  2. STEP 2
    Prima di iniziare, smonta con attenzione il gruppo termico usato, compreso il cilindro e il pistone. Rimuovi il carburatore, la marmitta e tutte le parti necessarie per accedere al motore.
  3. STEP 3
    Pulisci accuratamente la superficie della testa motore e il carter, eliminando residui di guarnizioni o sporco. Controlla eventuali danni o usura sul basamento.
  4. STEP 4
    Monta la serie guarnizioni dedicate Athena (codice 073703/1) sul basamento motore, assicurandoti che siano correttamente posizionate senza pieghe o danneggiamenti.
  5. STEP 5
    Assembla il pistone (codice 082002.A o variante fornita) con relativo segmento cromato (080016/R). Verifica che il segmento sia montato correttamente, con i giochi secondo le specifiche, e inserisci gli anelli ferma spinotto (S410000304002 o S410000304007).
  6. STEP 6
    Inserisci il pistone all’interno del cilindro Athena 47,6 mm (081101), lubrificando preventivamente con olio specifico per motori 2 tempi.
  7. STEP 7
    Collegare il gruppo termico completo al basamento motore allineando i fori e posizionando eventuali lamelle in carbonio (P400480130002) se richiesta la sostituzione o manutenzione della valvola lamellare.
  8. STEP 8
    Avvita il cilindro al basamento seguendo le specifiche di serraggio del costruttore, usando una chiave dinamometrica per garantire la corretta pressione.
  9. STEP 9
    Monta la testa alta compressione (081104) sul gruppo termico, applicando correttamente la guarnizione di testa. Serrare le viti della testa seguendo le coppie di serraggio ufficiali.
  10. STEP 10
    Rimonta tutti i componenti smontati in precedenza quali marmitta, carburatore e tutti i collegamenti esterni.
  11. STEP 11
    Esegui un controllo generale assicurandoti che non vi siano perdite di liquido o carburante e che tutte le viti siano serrate a dovere. Prima di avviare il motore, assicurati che il sistema di raffreddamento sia efficiente e correttamente riempito.
  12. STEP 12
    Avvia il motore e lascialo scaldare a regime minimo, monitorando eventuali rumori o anomalie. Effettua una prova su strada nei limiti di sicurezza e regola il carburatore e altri componenti secondo le necessità.
Hai dubbi sul montaggio o sulla compatibilità? Contatta Billaricambi: pagina contatti. Le indicazioni sono generiche: non ci assumiamo responsabilità per danni o montaggi non corretti. Prova sempre il mezzo in sicurezza prima di utilizzarlo.
