Descrizione

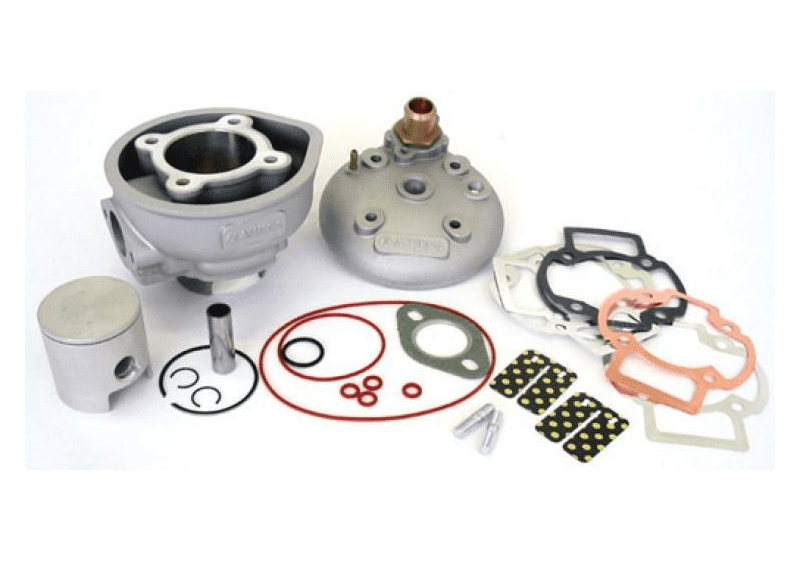

P400480100002 CYLINDER ATHENA RACING aluminium thermal group D.47.6 H20 Piaggio/Gilera, 5 transfers with split exhaust and detachable head, single-ring piston, bore 47.6 mm, stroke 39.3 mm, displacement 69.9 cc
SPARE PARTS LIST
071603/2 Gasket set (5 bases)
082002.A Complete piston Ø 47.6 - 1 segment-Sp. Ø12
082002.B Complete piston Ø 47.6 - 1 segment-Sp. Ø12
082002.C Complete piston Ø 47.6 - 1 segment-Sp. Ø12
082002.D Complete piston Ø 47.6 - 1 segment-Sp. Ø12
S410480308002 Cylinder head
S410480308003 Central head dome
Compatibility Table
PIAGGIO H2O
APRILIA SR (carb.) 50 2T LC 2004-> (PIAGGIO)
APRILIA SR R (carb.) 50 2T LC (PIAGGIO)
DERBI GP1 50 2T LC
DERBI GP1 OPEN 50 2T LC
DERBI GP1 REVOLUTION 50 2T LC
GILERA DNA 50 2T LC
GILERA RUNNER SP 50 2T LC <-2005
GILERA RUNNER SP 50 2T LC 2006-> (C451M)
GILERA RUNNER 50 2T LC
PIAGGIO NRG EXTREME 50 2T LC
PIAGGIO NRG MC2 50 2T LC <-1997
PIAGGIO NRG MC2 50 2T LC 1998->
PIAGGIO NRG 50 2T LC
PIAGGIO NRG MC3 DD 50 2T LC
PIAGGIO NTT 50 2T LC
PIAGGIO NRG Power DD 50 2T LC
PIAGGIO QUARTZ 50 2T LC
PIAGGIO ZIP SP 50 2T LC 2001->
PIAGGIO ZIP SP 50 2T LC <-2000
Code: P400480100002
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di p400480100002 athena 70cc cylinder kit d.47.6 piaggio h2o sp.12 aluminium with detachable head
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara un’area di lavoro pulita e ben illuminata. Assicurati di avere a disposizione gli attrezzi necessari, tra cui cacciaviti, bussola e chiave dinamometrica, oltre alle guarnizioni originali specifiche.
-
STEP 2Smonta il carter motore e rimuovi con attenzione il gruppo termico originale, avendo cura di togliere la testa cilindro, il cilindro e il pistone. Verifica che tutte le superfici di appoggio siano pulite e prive di residui.
-
STEP 3Controlla il pistone monofascia e il segmento forniti nel kit Athena; monta il pistone nuovo sul cilindro, rispettando il corretto verso indicato dal produttore e oliando leggermente i segmenti.
-
STEP 4Installa il nuovo gruppo termico Athena, inserendo il pistone nel cilindro e posizionando il cilindro sul carter motore, applicando la nuova serie guarnizioni fornite.
-
STEP 5Monta la testa cilindro scomponibile e la cupola centrale, assicurandoti di posizionare correttamente tutte le guarnizioni e i componenti. Serrare le viti secondo le specifiche del costruttore.
-
STEP 6Rimonta il carter motore e tutti gli altri componenti smontati in precedenza, controllando che ogni collegamento sia stabile e ben fissato.
-
STEP 7Prima di avviare il motore, verifica il livello e la qualità del liquido di raffreddamento, esegui un controllo generale dell’impianto e assicurati che il sistema di lubrificazione funzioni correttamente.
-
STEP 8Accendi il motore e lascialo riscaldare progressivamente. Verifica assenza di perdite e controlla il corretto funzionamento del gruppo termico durante il collaudo su strada.
