Descrizione

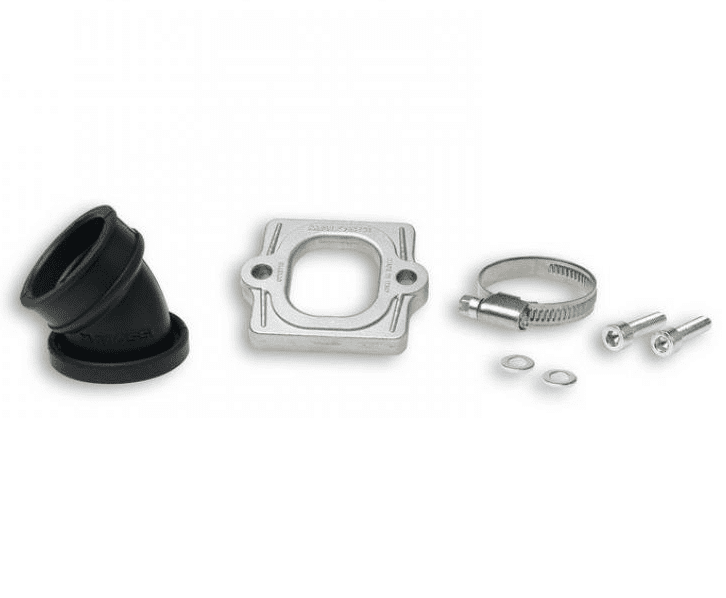

Malossi 360° rotatable intake manifold, "VITON", diam=30mm, PIAGGIO.
Straight and short , it can be rotated 360° to make it go wherever you want.
Its diameter allows the following carburetors to be mounted:
- From 26 to 30 mm Dell'orto PHBH
- Dell'orto 26 to 30 mm and Stage6 VHST
- 30mm Dell'Orto VHSH
- From 21 to 28 mm PWK
- any other carburetor with an outside diameter of 35 mm on the tube side
Technical information:
- Viton material
- Screw hole diameter: 6.7mm
- screw center distance: 52mm
- Internal diameter of the tube: 30mm
- Carburetor connection diameter: 35mm
- total length 29mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
Compatibilità non ancora pubblicata. Scrivici con marca e modello: controlliamo subito e, se serve, ti proponiamo l’alternativa.
| Marca | Modello |
|---|
Scheda tecnica
| Peso | 0,15 kg |
|---|---|
| Marca | Malossi |
| Tipo di prodotto | Collettore aspirazione |
| Materiale collettore | Viton |
| Diametro aspirazione | 35mm, 36mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 2013802 x360 inclined manifold assembly d.30 - 35 and length 29 in fkm (for piaggio engines)
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
Il collettore aspirazione Malossi 360° in Viton è un componente di alta qualità progettato per motori 2 tempi Piaggio e Gilera da 50 a 180cc. Grazie alla sua struttura girevole e al diametro calibrato, consente il montaggio di diversi tipi di carburatori con raccordo da 35 mm. Questo collettore è ideale per chi desidera ottimizzare l’aspirazione del motore con un componente durevole e versatile.
-
STEP 1Prepara l’area di lavoro assicurandoti che il motore sia spento e freddo. Rimuovi la sella e ogni carenatura o copertura che impedisca l’accesso al collettore aspirazione esistente.
-
STEP 2Svita con attenzione le viti che fissano il collettore aspirazione originale, facendo attenzione a non danneggiare la guarnizione di tenuta.
-
STEP 3Estrai il collettore aspirazione vecchio dal motore e pulisci accuratamente la superficie di contatto sul cilindro e sul carburatore, eliminando residui di vecchia guarnizione o sporco.
-
STEP 4Verifica che il nuovo collettore Malossi in Viton abbia l’interasse viti di 52 mm e che il diametro interno da 30 mm e il raccordo da 35 mm corrispondano correttamente ai componenti del motore e carburatore scelto.
-
STEP 5Posiziona il collettore sul motore e ruotalo nella direzione desiderata fino a 360° per adattarlo al meglio all’orientamento del carburatore e delle tubazioni.
-
STEP 6Inserisci le viti di fissaggio nei fori da 6,7 mm e avvitala a mano per assicurare l’allineamento corretto tra collettore, motore e carburatore.
-
STEP 7Stringi le viti secondo le specifiche del costruttore o finché il collegamento risulti stabile e senza gioco, evitando di forzarle eccessivamente per non danneggiare il materiale in Viton.
-
STEP 8Controlla che il carburatore sia montato correttamente sul raccordo da 35 mm e che non vi siano perdite d’aria nei punti di giunzione.
-
STEP 9Rimonta eventuali carenature e coperture rimosse in precedenza, quindi avvia il motore per effettuare una prova su strada controllando la tenuta e il corretto funzionamento del collettore.
-
STEP 10Dopo la prova, verifica nuovamente il serraggio delle viti e assicurati che non ci siano vibrazioni o anomalie nel funzionamento del sistema di aspirazione.
