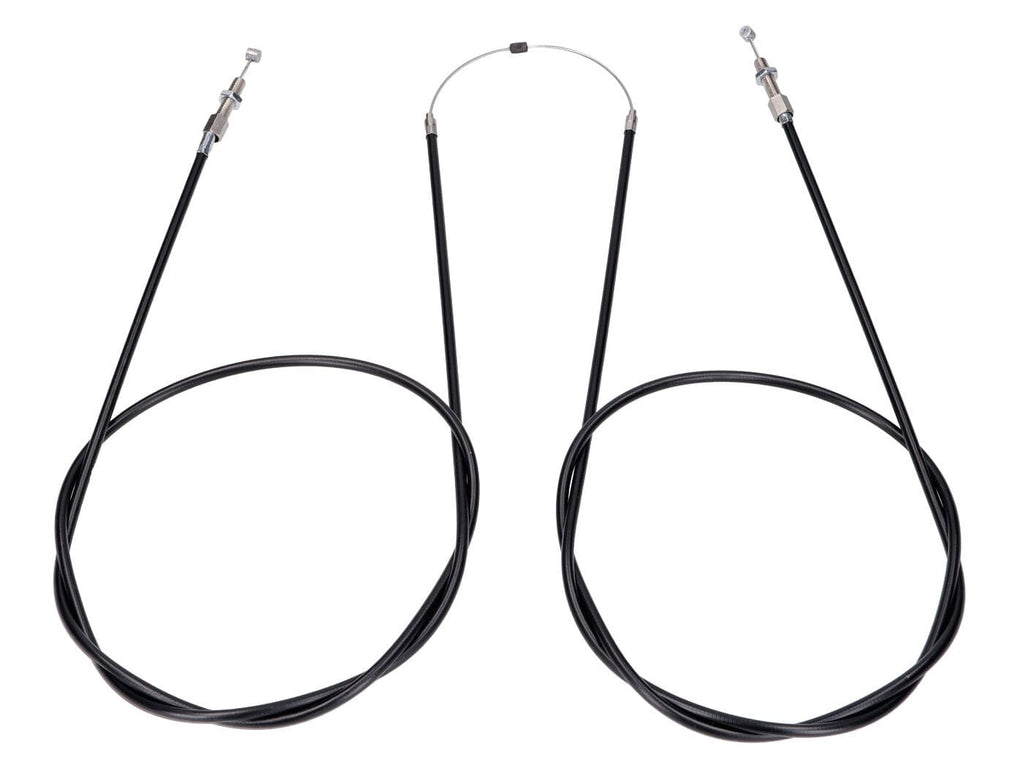

Premium Shift Cable for Puch by Schmitt
Schmitt relies on the highest quality in the production of its premium cables. The cables are handmade and therefore fit with extreme precision.
The internal cables are made of special cable steel, so they do not break as quickly as mass-produced cables, which often use brittle stainless steel.
Schmitt cable pullers are 100% faithful reproductions of the original. They are made with the same design that was standard when the vehicles were produced. However, since traditionally manufactured internal cables tend to rust, they are lubricated for life with a high-performance Interflon grease.
Suitable for Puch DS50 3-speed and VS50D with Magura shifting. OEM number for comparison purposes: 910.6.04.003.2
Dimensions in detail:
- Total length: 258.5 cm
- Sleeve length (including caps): 115.5cm / 116.5cm
- Wire diameter: 1.7mm
- Diameter of the sheaths: 5 mm
- Inner cap length: 15 mm
- Inner shell diameter: 4-6 mm
- External terminal length: 12 mm
- Outer cap diameter: 6 mm
- Nut: M6
- Thread length: 22 mm
- Nipple diameter (cylindrical): 6 mm
- Nipple length: 6 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237646385 |
|---|---|
| Peso | 0,20 kg |
| Seria | Premium |
| Marca | Schmitt |
| Tipo di prodotto | Cavo frizione |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di STT44529 Schmitt Premium Puch VS50D / DS 50 3-speed gear cable with Magura shift lever
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
Posiziona lo scooter su un cavalletto stabile in modo che la ruota posteriore sia sollevata e possa girare liberamente. Procurati gli attrezzi necessari: chiavi inglesi o a bussola per M6, cacciaviti, pinze e un panno pulito. -
STEP 2Rimozione del cavo cambio vecchio
Allenta il dado M6 che fissa il cavo cambio alla leva del cambio Magura. Sgancia il cavo dalla leva e dal cambio posteriore, facendo attenzione a non danneggiare le guaine o i tiranti. Rimuovi completamente il vecchio cavo. -
STEP 3Controllo e pulizia
Controlla la ghiera e i supporti del cavo nel telaio e sulla leva, pulendo eventuali residui di sporco o ruggine. Verifica che i passaggi del cavo siano liberi e senza ostruzioni. -
STEP 4Montaggio del nuovo cavo
Inserisci la calotta esterna del cavo cambio Schmitt nel supporto della leva Magura. Passa il cavo nei condotti predisposti lungo il telaio fino al cambio posteriore, facendo attenzione a mantenere le guaine ben posizionate. -
STEP 5Fissaggio al cambio
Collega l’estremità del cavo al meccanismo del cambio a 3 velocità del Puch DS50 o VS50D, assicurandoti che il nipplo cilindrico di 6 mm si inserisca correttamente nella leva del cambio. -
STEP 6Regolazione
Serra il dado M6 di fissaggio sul leveraggio cambio, mantenendo una leggera tensione sul cavo. Regola la tensione del cavo seguendo le indicazioni del manuale ufficiale Puch, in modo che il cambio risponda correttamente alle azioni della leva. -
STEP 7Controlli finali
Controlla che il cavo non abbia pieghe o torsioni e che scorra liberamente all’interno delle guaine. Aziona più volte la leva del cambio per verificare la fluidità e la precisione degli innesti. -
STEP 8Prova su strada
Esegui una breve prova su strada con l’impianto di cambio in funzione, verificando la risposta del cambio alle variazioni di marcia. Se necessario, effettua ulteriori piccole regolazioni per ottimizzare la funzionalità.
