Descrizione
TECHNICAL FEATURES

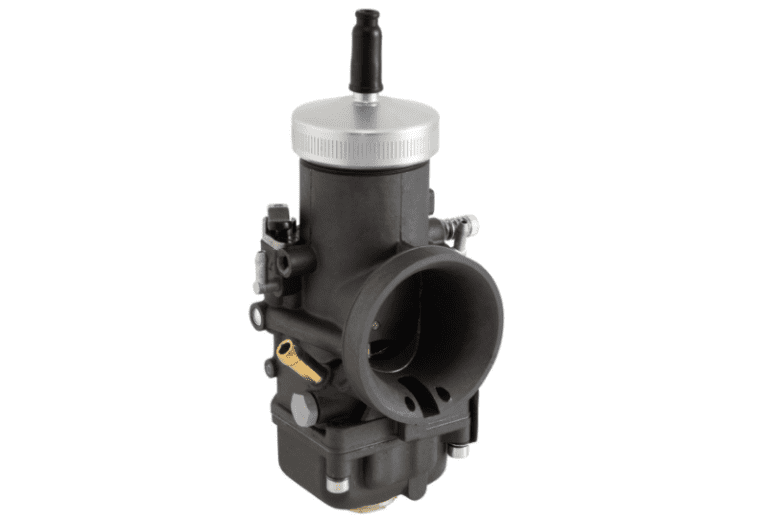

TYPE: VHSB 39 ND
DIFFUSER: 39mm
MOTOR ATTACHMENT: ELASTIC (MALE) ø45
FILTER ATTACHMENT: ø64mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: UNIVERSAL SCOOTER/MOTORCYCLE/ENDURO
MIXER: NO
GAS VALVE: 50 - CODE: 1420050
TAPERED PIN: K76 - CODE: 853076
PULVERIZER/EMULSIFIER: 262 DQ - CODE: 12542262
MAXIMUM JET: 215 from 6mm - CODE: DEL6-215
MINIMUM JET: 120 - CODE: 12995120
STARTER JET: 60 - CODE: 621760
NEEDLE VALVE: 350 - CODE: 14412350
FLOAT: 4 grams - CODE: 1576003
Compatibility Table
09789 CARBURETOR DELLORTO VHSB 39 ND 2T MANUAL AIR UNIVERSAL SCOOTER/MOTORCYCLE/ENDURO 9789
Code: 09789
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 09789 carburetor dellorto vhsb 39 nd 2t air manual universal scooter/motorcycle/enduro 9789
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati che il motore sia spento e freddo. Rimuovi eventuali protezioni e scollega la batteria se presente.
-
STEP 2Smonta il carburatore vecchio svitando le fascette dell’attacco elastico al motore (ø45mm) e all’attacco filtro (ø64mm). Scollega i cavi e i tubi collegati al carburatore con attenzione.
-
STEP 3Controlla e pulisci il raccordo elastico del motore e la zona di collegamento al filtro per evitare perdite d’aria o sporco.
-
STEP 4Monta il carburatore Dellorto VHSB 39 ND facendo scorrere l’attacco elastico sull’aspirazione del motore. Assicurati che sia ben centrato e saldo.
-
STEP 5Collega l’attacco filtro da 64mm al lato opposto del carburatore con la fascetta di serraggio, creando una tenuta stabile e senza giochi.
-
STEP 6Collega i tubi del carburante e i cavi di comando della valvola gas e della leva manuale aria secondo la posizione originaria o seguendo le indicazioni del manuale del veicolo.
-
STEP 7Serrare saldamente tutte le fascette e i collegamenti, rispettando le indicazioni del costruttore per le coppie di serraggio e l’allineamento.
-
STEP 8Verifica la calibrazione iniziale dei getti (massimo da 6mm 215, minimo 120, avviamento 60) e, se necessario, regola lo spillo e i getti seguendo le indicazioni specifiche del motore.
-
STEP 9Rimonta eventuali protezioni o carene rimosse e collega nuovamente la batteria, se scollegata.
-
STEP 10Effettua un controllo finale di sicurezza, accendi il motore e verifica la risposta all’acceleratore e il funzionamento del dispositivo aria manuale.
-
STEP 11Procedi con una prova su strada per assicurarti che il carburatore funzioni correttamente su tutti i regimi di utilizzo. Regola ulteriormente la carburazione se necessario.
