Descrizione
TECHNICAL FEATURES

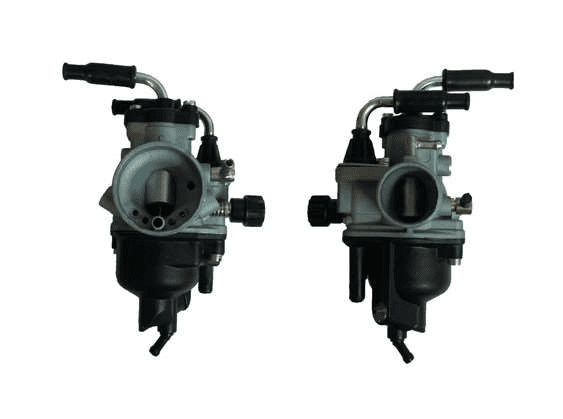

TYPE: PHVB 19 DD
DIFFUSER: 19mm
MOTOR ATTACHMENT: ELASTIC (MALE) ?29
FILTER ATTACHMENT: ?40mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (CABLE)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: Scooter
MIXER: YES
GAS VALVE: 40 - CODE: 1437140
CONICAL PIN: M06 - CODE: 1537706
PULVERIZER/EMULSIFIER: 212 GH - CODE: 15378212
MAXIMUM JET: 85 from 6mm - CODE: DEL6-85
MINIMUM JET: 45 - CODE: 1550045
STARTER JET: N/A
NEEDLE VALVE: N/A
FLOAT: - CODE: 13700701
Code: 01179
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 01179 carburetor dellorto phvb 19 dd air manual universal scooter
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro e assicurati che lo scooter sia spento, con il motore freddo e posizionato su un supporto stabile.
-
STEP 2Rimuovi il carburatore originale del tuo scooter scollegando il tubo di alimentazione carburante, il cavo acceleratore e il cavo del dispositivo aria manuale.
-
STEP 3Smonta il manicotto elastico di attacco tra il carburatore e il collettore di aspirazione motore con attenzione per non danneggiarlo.
-
STEP 4Controlla che il nuovo carburatore PHVB 19 DD sia completo e che i getti, lo spillo conico, e le altre componenti siano montati correttamente secondo la configurazione fornita.
-
STEP 5Inserisci il nuovo carburatore nel manicotto elastico di attacco motore (diametro circa 29 mm) e serra i morsetti secondo le specifiche del costruttore.
-
STEP 6Collega il filtro aria al tubo di uscita del carburatore (diametro circa 40 mm) assicurandoti che sia ben fissato e privo di perdite d’aria.
-
STEP 7Collega il cavo del dispositivo aria manuale all’apposito perno del carburatore verificando che lo scorrimento sia fluido e senza impedimenti.
-
STEP 8Ricollega il cavo dell’acceleratore al forcellino della valvola gas calibrata (ø 40) e regola la tensione seguendo le indicazioni del manuale ufficiale.
-
STEP 9Controlla che tutte le connessioni siano sicure, non ci siano perdite di carburante o aria e che il cavo aria manuale funzioni correttamente.
-
STEP 10Avvia il motore e verifica il corretto funzionamento del carburatore, regolando eventualmente la miscela aria-carburante seguendo le procedure standard per carburatori Dellorto PHVB 19 DD.
-
STEP 11Ultimata la regolazione, assicurati di fissare saldamente tutti i componenti e esegui un breve test su strada in sicurezza per confermare il buon funzionamento.
