Descrizione
TECHNICAL FEATURES

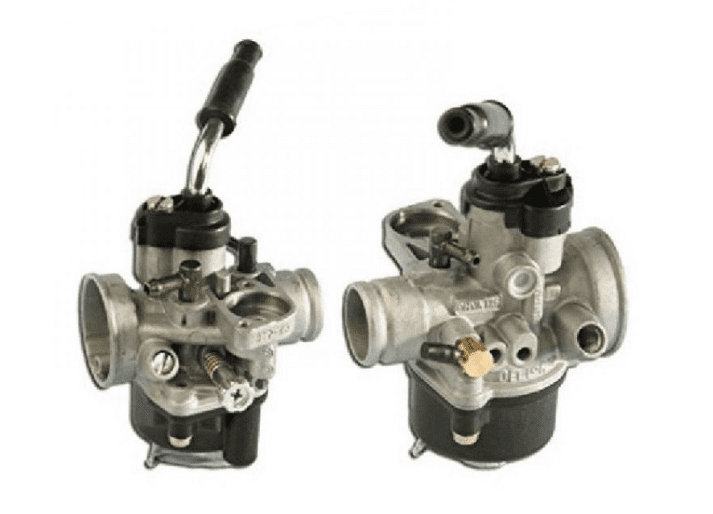

TYPE: PHVA 17.5 ED
DIFFUSER: 17.5mm
MOTOR ATTACHMENT: ELASTIC (MALE) ?24
FILTER ATTACHMENT: ?35mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: DERBI SUPERMOTO
MIXER: YES
GAS VALVE: 40 - CODE: 1473040
TAPERED PIN: A7 - CODE: 162507
PULVERIZER/EMULSIFIER: 212 FA - CODE: 13690212
MAXIMUM JET: 83 from 6mm - CODE: DEL6-83
MINIMUM JET: 34 - CODE: 1160034
STARTER JET: 50 - CODE: 1381550
NEEDLE VALVE: N/A
FLOAT: - CODE: 13700701
Code: 01407
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 01407 carburetor dellorto phva 17,5ed 2t air manual derbi moto/universal
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo posizionandolo su un piano stabile o su un cavalletto per garantire sicurezza e facilità di accesso all’area motore.
-
STEP 2Rimuovi con attenzione il carburatore esistente, scollegando tutti i tubi di alimentazione, i cavi gas e la leva manuale dell’aria, se presente. Prendi nota del verso e posizione dei collegamenti per facilitare il rimontaggio.
-
STEP 3Pulisci bene l’area di montaggio e assicurati che l’attacco motore (elastico maschio Ø 24 mm) e il filtro aria (Ø 35 mm) siano integri e privi di residui.
-
STEP 4Inserisci il nuovo carburatore Dellorto PHVA 17,5 ED nell’attacco elastico motore, verificando che sia ben saldo e posizionato correttamente.
-
STEP 5Collega il tubo del filtro aria all’attacco da 35 mm assicurandoti che sia ben fissato per evitare infiltrazioni d’aria.
-
STEP 6Collega il cavo acceleratore alla valvola gas codice 1473040, verificando il corretto funzionamento e la fluidità del comando.
-
STEP 7Monta la leva manuale per l’avviamento aria (starter) e controlla che possa essere azionata con semplicità e che ritorni alla posizione originale.
-
STEP 8Controlla tutti i collegamenti di tubi e cavi, assicurandoti che non vi siano perdite o parti allentate, serra le viti secondo le specifiche del costruttore.
-
STEP 9Prima dell’avviamento, regola il minimo e miscela seguendo le indicazioni del manuale ufficiale del carburatore e del veicolo.
-
STEP 10Avvia il motore e verifica il corretto funzionamento, controlla eventuali perdite e assicurati che il carburatore risponda correttamente allo spostamento della valvola gas e della leva aria. Effettua le regolazioni finali necessarie per un funzionamento ottimale.
