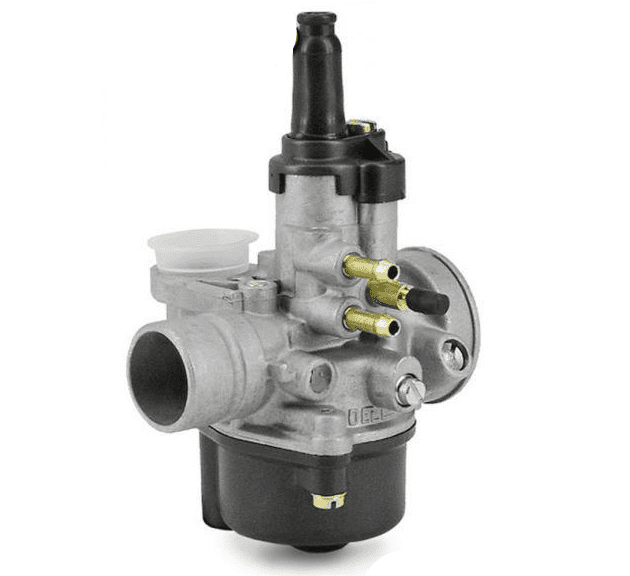

01403 carburatore dellorto phva 17,5 ts 2t con miscelatore universale scooter peugeot
Roll over image to zoom in Click on image to zoom
01403 carburatore dellorto phva 17,5 ts 2t con miscelatore universale scooter peugeot
OF THE ORTHO

01403 carburetor dellorto phva 17.5 ts 2t with mixer universal scooter peugeot

COD: 1403 • Tempo evasione: 1/3 days • Produttore: OF THE ORTHO
Available
Come funziona la disponibilità?

Disponibile: il prodotto viene di norma spedito entro 1–3 giorni lavorativi.

Su ordinazione: il prodotto non è in magazzino, ma puoi acquistarlo. Verrà spedito appena sarà nuovamente disponibile. Contattaci per tempi di attesa più precisi.

N.B. Se nello stesso ordine ci sono prodotti “Disponibili” e “Su ordinazione”, la spedizione parte quando tutti i prodotti saranno pronti per la consegna.

Esaurito: al momento il prodotto non è acquistabile. Per sapere se e quando tornerà disponibile, contattaci.

€60,86 EUR
Novità Guida Istruzioni di montaggio disponibili (step-by-step)
Reso entro 14 giorni Assistenza WhatsApp Dubbi sulla compatibilità? Scrivici prima di acquistare.

Descrizione

TECHNICAL FEATURES

TYPE: PHVA 17,5 TS

DIFFUSER: 17.5mm

MOTOR ATTACHMENT: ELASTIC (MALE) ø24

FILTER ATTACHMENT: ø35mm

STARTER DEVICE (AIR): N/A

SUITABLE FOR ENGINES: 2 STROKE

SUITABLE FOR VEHICLES: UNIVERSAL PEUGEOT SCOOTER

MIXER: YES

GAS VALVE: 40 - CODE: 1536240

CONICAL PIN: A2 - CODE: 162502

PULVERIZER/EMULSIFIER: 209 GA - CODE: 14671209

MAXIMUM JET: 95 from 6mm - CODE: DEL6-95

MINIMUM JET: 38 - CODE: 1160038

STARTER JET: 45 - CODE: 1381545

NEEDLE VALVE: N/A

FLOAT: - CODE: 13700701
Code: 01403
The Product may be reserved exclusively for competitions in places specifically designed for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff

Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.

Compatibilità del prodotto

Scheda tecnica

Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.

Spedizione & resi

Metodi di spedizione

  • Italia
    Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
    Spedizione standard: 8,00€ (corrieri BRT e SDA)
    Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
    Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
    Tempi di consegna: 24–48 ore.
  • Europa
    Spedizione standard: 27,90€ (corriere DHL)
    Tempi di consegna: 3–5 giorni.
  • America
    Spedizione standard: 48,90€ (corriere DHL)
    Tempi di consegna: 5–7 giorni.

Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.

Resi e diritto di recesso

  • Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
  • Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
  • Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
  • Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.

In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .

Guida all'installazione di 01403 carburetor dellorto phva 17.5 ts 2t with mixer universal scooter peugeot

Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).

Il carburatore Dellorto PHVA 17,5 TS è progettato per motori 2 tempi e si adatta universalmente a scooter Peugeot. Questo carburatore con miscelatore garantisce un'adeguata alimentazione del motore offrendo un miglior controllo della miscela aria-carburante. La guida seguente illustra i passaggi per la sostituzione e il montaggio corretto del carburatore, componente essenziale per ottimizzare le prestazioni del veicolo.
  1. STEP 1
    Prepara il luogo di lavoro posizionando lo scooter su un supporto stabile e spegni il motore, assicurandoti che sia freddo. Procurati strumenti base come cacciaviti, brugole e una chiave inglese.
  2. STEP 2
    Rimuovi il coperchio del filtro aria dello scooter sbloccando le viti o le clip di fissaggio.
  3. STEP 3
    Scollega il tubo del carburante esistente dal carburatore precedente, facendo attenzione a non far cadere residui di benzina.
  4. STEP 4
    Allenta e rimuovi le fascette o morsetti che collegano il carburatore attuale all’attacco motore (elastico maschio ø24) e al tubo del filtro aria (ø35mm).
  5. STEP 5
    Smonta con cautela il carburatore usurato, facendo attenzione a non danneggiare guarnizioni o tubi.
  6. STEP 6
    Monta il nuovo carburatore Dellorto PHVA 17,5 TS collegando prima l’attacco elastico maschio ø24 al motore, assicurandoti che sia ben inserito e sigillato.
  7. STEP 7
    Collega il tubo del filtro aria ø35mm al nuovo carburatore e fissa con le fascette o morsetti, serrandoli secondo le specifiche del costruttore per evitare perdite d’aria.
  8. STEP 8
    Ricollega il tubo del carburante al miscelatore presente sul carburatore, controllando che sia ben saldo e senza crepe.
  9. STEP 9
    Rimonta il coperchio del filtro aria e verifica che tutti i componenti siano correttamente assemblati.
  10. STEP 10
    Controlla la posizione della valvola gas e del galleggiante, regolando il carburatore seguendo il manuale ufficiale per garantire un’erogazione ottimale.
  11. STEP 11
    Accendi il motore e verifica il corretto funzionamento del carburatore durante il riscaldamento e la prova su strada, regolando eventualmente i getti o la miscela in base alle esigenze.
  12. STEP 12
    Dopo il test, ricontrolla che non vi siano perdite di carburante o aria e che tutte le connessioni siano salde.
Hai dubbi sul montaggio o sulla compatibilità? Contatta Billaricambi: pagina contatti. Le indicazioni sono generiche: non ci assumiamo responsabilità per danni o montaggi non corretti. Prova sempre il mezzo in sicurezza prima di utilizzarlo.
