TECHNICAL FEATURES

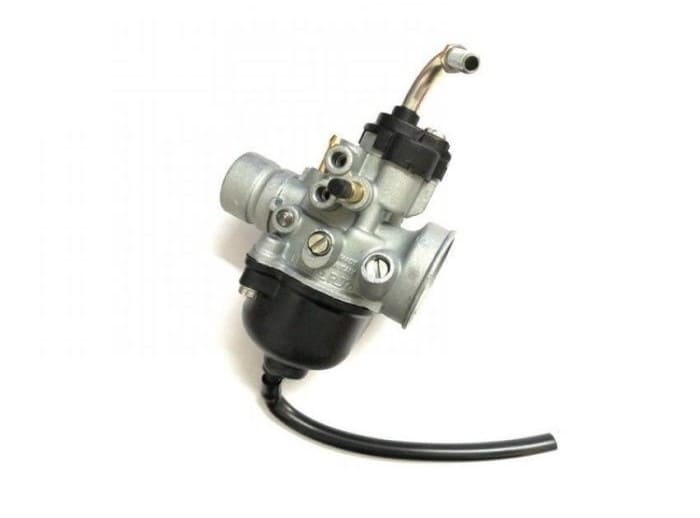

TYPE: PHVA 12 HS
DIFFUSER: 12mm
MOTOR ATTACHMENT: ELASTIC (MALE) ?24
FILTER ATTACHMENT: ?35mm
STARTER DEVICE (AIR): N/A
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: MINARELLI SCOOTER
MIXER: YES
GAS VALVE: 40 - CODE: 1423040
TAPERED PIN: A12 - CODE: 1625012
PULVERIZER/EMULSIFIER: 211 GA - CODE: 14671211
MAXIMUM JET: 78 from 6mm - CODE: DEL6-78
MINIMUM JET: 38 - CODE: 1160038
STARTER JET: 48 - CODE: 1528048
NEEDLE VALVE: N/A
FLOAT: - CODE: 13700701
Code: 06354
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 06354 carburetor dellorto phva 12ps 2t automatic air scooter/universal
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione del veicolo
Parcheggia lo scooter su un piano stabile con il freno inserito. Lascia raffreddare il motore e assicurati di avere a disposizione gli attrezzi necessari, come cacciaviti, chiavi a brugola e pinze. Scollega la batteria per maggiore sicurezza. -
STEP 2Rimozione del carburatore esistente
Rimuovi il coperchio del filtro aria, quindi stacca il filtro aria dal carburatore. Sgombera il tubo del carburante e scollega il tubo benzina dal carburatore. Allenta le fascette di serraggio sul collegamento elastico motore-carburatore e rimuovi il carburatore originale dallo scooter. -
STEP 3Controllo componenti nuovi
Ispeziona il nuovo carburatore Dellorto PHVA 12PS per verificare che sia integro e completo. Assicurati che il diffusore da 12 mm e gli altri componenti corrispondano a quanto previsto per il tuo motore. -
STEP 4Montaggio del carburatore nuovo
Collega l’attacco elastico maschio del carburatore al collettore di aspirazione del motore muovendolo saldamente in posizione. Inserisci il filtro aria sull’attacco da 35 mm del carburatore e fissa con la fascetta. Collega nuovamente il tubo della benzina al carburatore e assicurati che sia ben fissato. -
STEP 5Collegamenti e regolazioni preliminari
Assicura il fissaggio con le fascette stringendo secondo le specifiche del costruttore. Controlla che la valvola del gas e il miscela siano montate correttamente e funzionanti. Regola il carburatore secondo indicazioni del manuale ufficiale per garantire una corretta carburazione. -
STEP 6Controlli finali e avviamento
Ricollega la batteria, se scollegata, e controlla l’assenza di perdite di carburante o aria lungo tutte le connessioni. Avvia il motore e lascia scaldare. Verifica il funzionamento regolare del motore, eventuali irregolarità di erogazione e regola finemente il carburatore se necessario. -
STEP 7Verifica sicurezza e completamento
Controlla che tutte le fascette e i collegamenti siano ben serrati e che non ci siano vibrazioni anomale. Riposiziona il coperchio filtro aria e chiudi eventuali coperture. La tua installazione del carburatore Dellorto PHVA 12PS è completata e pronta all’uso.
