Descrizione
TECHNICAL FEATURES

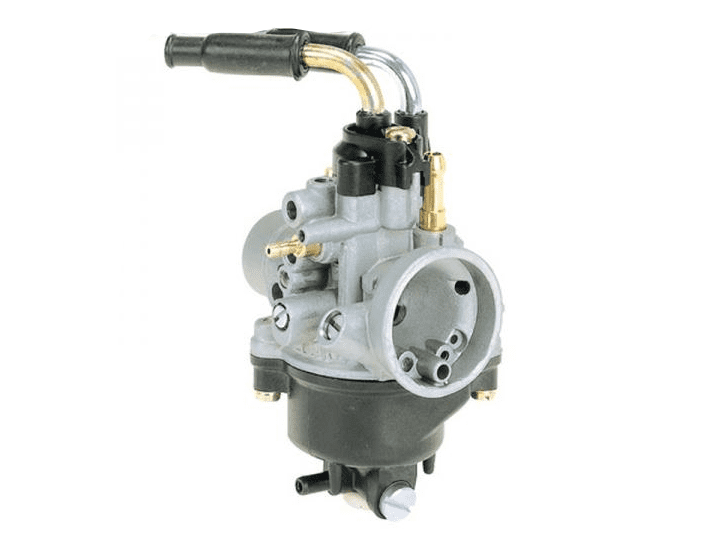

TYPE: PHBN 12 GS
DIFFUSER: 12mm
MOTOR ATTACHMENT: ELASTIC (MALE) ø24
FILTER ATTACHMENT: ø38mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (CABLE)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: UNIVERSAL SCOOTER
MIXER: YES
GAS VALVE: 30 - CODE: 1524930
TAPERED PIN: A12 - CODE: 1625012
PULVERIZER/EMULSIFIER: 209 GA - CODE: 14671209
MAXIMUM JET: 76 from 6mm - CODE: DEL6-76
MINIMUM JET: 38 - CODE: 1160038
STARTER JET: 45 - CODE: 1477045
NEEDLE VALVE: N/A
FLOAT: - CODE: 13700701
Code: 03069
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 03069 carburetor dellorto phbn 12 gs 2t manual air with mixer universal scooter 3069
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro o l’area in cui opererai, assicurandoti che lo scooter sia spento, su cavalletto stabile e con il motore raffreddato.
-
STEP 2Rimuovi il carburatore vecchio smontando il fissaggio all’elastico di collegamento al motore e all’attacco del filtro aria, scollegando anche il cavo dell’aria manuale e il cavo gas.
-
STEP 3Pulizia preliminare – verifica che l’attacco motore (elastico maschio Ø24) e l’attacco filtro aria (Ø38) siano privi di detriti, grasso o residui che possano compromettere la tenuta.
-
STEP 4Monta il nuovo carburatore all’elastico motore, inserendolo con cautela e assicurandoti che sia ben posizionato e stabile; fissa il morsetto o fascetta di serraggio secondo le specifiche del costruttore.
-
STEP 5Collega l’attacco filtro aria sul lato predisposto del carburatore (Ø38mm) e serralo saldamente con fascetta o morsetto, garantendo la tenuta dell’aria esterna.
-
STEP 6Inserisci e fissa il cavo di comando aria manuale nel relativo dispositivo di apertura/chiusura aria presente sul carburatore, verificando il corretto funzionamento senza inceppamenti.
-
STEP 7Collega il cavo acceleratore alla valvola gas, controllando che la valvola si apra e chiuda correttamente azionando il comando manubrio.
-
STEP 8Controlla che tutti i collegamenti siano saldi e privi di movimenti anomali, e che non vi siano perdite d’aria o carburante nelle giunzioni.
-
STEP 9Effettua eventuali regolazioni iniziali del carburatore seguendo il manuale specifico del produttore o del veicolo, come la regolazione della miscela aria/benzina e del minimo.
-
STEP 10Prima di utilizzare il veicolo, esegui una prova statica e dinamica controllando la risposta del motore e verificando che il dispositivo aria manuale funzioni correttamente.
-
STEP 11Al termine, ispeziona visivamente e con attenzione ulteriori eventuali perdite o malfunzionamenti e ripeti la regolazione se necessario seguendo le indicazioni ufficiali.
