TECHNICAL FEATURES

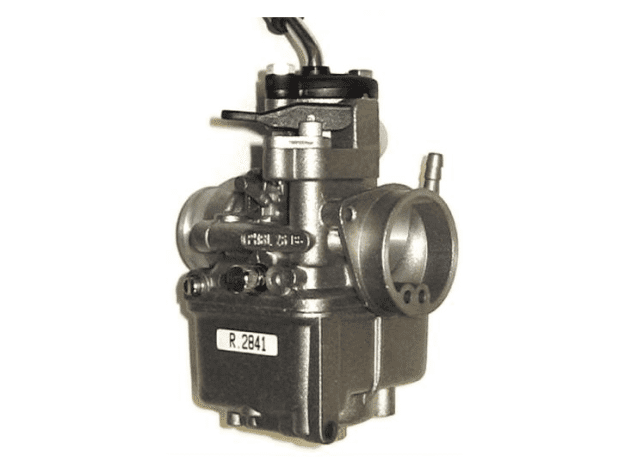

TYPE: PHBL 26 BS
DIFFUSER: 26mm
MOTOR ATTACHMENT: ELASTIC (MALE) ø31
FILTER ATTACHMENT: ø38mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: UNIVERSAL MOTORCYCLE/SCOOTER/TRIAL
MIXER: NO
GAS VALVE: 60 - CODE: 964560
CONICAL PIN: D36 - CODE: 226536
PULVERIZER/EMULSIFIER: 270 K - CODE: 8358270
MAXIMUM JET: 122 from 6mm - CODE: DEL6-122
MINIMUM JET: 30 - CODE: 148630
STARTER JET: 60 - CODE: 774660
NEEDLE VALVE: 200 - CODE: 10375200
FLOAT: 3.6 grams - CODE: 1576005
Code: 02841
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 02841 carburetor dellorto phbl 26 bs 2t air manual universal motorcycle/scooter/trial 2841
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo posizionandolo su un supporto stabile e scollega la batteria per sicurezza. Assicurati di lavorare in un’area ben ventilata e pulita.
-
STEP 2Rimuovi il carburatore esistente svitando le fascette o gli attacchi del filtro aria e del collettore di aspirazione. Stacca con attenzione il cavo acceleratore e il cavo dell’aria se presenti.
-
STEP 3Controlla che l’elastico di attacco motore ø31mm e l’attacco filtro ø38mm del nuovo carburatore corrispondano alle sedi di montaggio del tuo veicolo. Se necessario, sostituisci guarnizioni o elastici danneggiati.
-
STEP 4Posiziona il carburatore Dellorto PHBL 26 BS sul collettore di aspirazione innestando l’attacco elastico maschio e fissa con la relativa fascetta stringendo secondo le specifiche del costruttore.
-
STEP 5Collega il tubo del filtro aria al carburatore, assicurandoti che l’attacco ø38mm sia ben saldo e privo di perdite d’aria.
-
STEP 6Inserisci e fissa il cavo acceleratore sul comando gas del carburatore. Assicurati che il cavo sia libero da torsioni e scorrimenti, permettendo una corsa completa e fluida della leva gas.
-
STEP 7Collega il tubo dell’aria manuale alla leva dedicata sul carburatore e verifica che la leva manuale si muova correttamente permettendo l’inserimento e la chiusura dell’aria supplementare.
-
STEP 8Prima di avviare il motore, controlla che tutti i collegamenti siano ben serrati e privi di giochi o perdite. Riempi il serbatoio con carburante fresco.
-
STEP 9Avvia il motore e regola la carburazione seguendo il manuale ufficiale del carburatore Dellorto PHBL 26 BS, agendo sulle viti dei getti minimo e massimo per ottenere un funzionamento regolare e ottimale.
-
STEP 10Effettua una prova su strada controllando la risposta del motore al gas e la regolarità di funzionamento in tutte le condizioni di utilizzo. Ripeti le regolazioni se necessario.
