02724 carburatore dellorto phbl 24 bs 2t aria manuale universale motociclo/scooter 2724
Roll over image to zoom in Click on image to zoom
02724 carburatore dellorto phbl 24 bs 2t aria manuale universale motociclo/scooter 2724
OF THE ORTHO

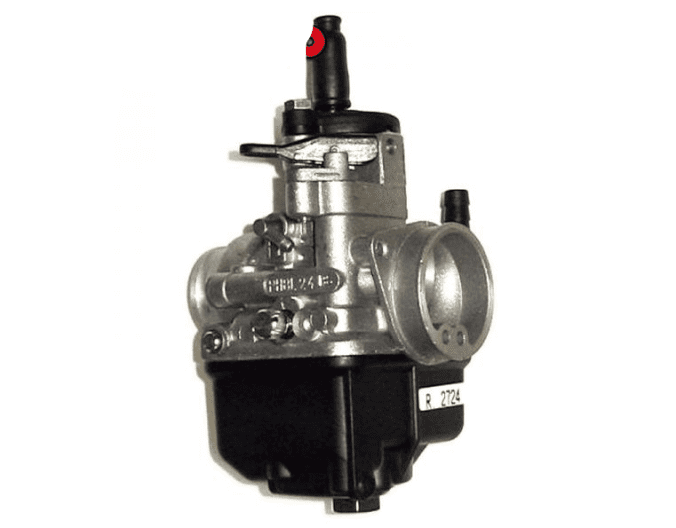

02724 carburetor dellorto phbl 24 bs 2t air manual universal motorcycle/scooter 2724

COD: 2724 • Tempo evasione: 1/3 days • Produttore: OF THE ORTHO
Available
Come funziona la disponibilità?

Disponibile: il prodotto viene di norma spedito entro 1–3 giorni lavorativi.

Su ordinazione: il prodotto non è in magazzino, ma puoi acquistarlo. Verrà spedito appena sarà nuovamente disponibile. Contattaci per tempi di attesa più precisi.

N.B. Se nello stesso ordine ci sono prodotti “Disponibili” e “Su ordinazione”, la spedizione parte quando tutti i prodotti saranno pronti per la consegna.

Esaurito: al momento il prodotto non è acquistabile. Per sapere se e quando tornerà disponibile, contattaci.

€128,88 EUR
Novità Guida Istruzioni di montaggio disponibili (step-by-step)
Reso entro 14 giorni Assistenza WhatsApp Dubbi sulla compatibilità? Scrivici prima di acquistare.

Descrizione

TECHNICAL FEATURES

TYPE: PHBL 24 BS

DIFFUSER: 24mm

MOTOR ATTACHMENT: ELASTIC (MALE) ø31

FILTER ATTACHMENT: ø38mm

STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)

SUITABLE FOR ENGINES: 2 STROKE

SUITABLE FOR VEHICLES: UNIVERSAL MOTORCYCLE/SCOOTER

MIXER: NO

GAS VALVE: 40 - CODE: 964540

CONICAL PIN: D22 - CODE: 226522

PULVERIZER/EMULSIFIER: 264 AQ - CODE: 9564264

MAXIMUM JET: 100 from 6mm - CODE: DEL6-100

MINIMUM JET: 50 - CODE: 148650

STARTER JET: 60 - CODE: 774660

NEEDLE VALVE: 200 - CODE: 9436200

FLOAT: 6.5 grams - CODE: 901002

Code: 02724

The Product may be reserved exclusively for competitions in places specifically designed for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.

FOR INFORMATION DO NOT HESITATE TO CONTACT

Billaricambi staff

Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.

Compatibilità del prodotto

Scheda tecnica

Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.

Spedizione & resi

Metodi di spedizione

  • Italia
    Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
    Spedizione standard: 8,00€ (corrieri BRT e SDA)
    Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
    Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
    Tempi di consegna: 24–48 ore.
  • Europa
    Spedizione standard: 27,90€ (corriere DHL)
    Tempi di consegna: 3–5 giorni.
  • America
    Spedizione standard: 48,90€ (corriere DHL)
    Tempi di consegna: 5–7 giorni.

Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.

Resi e diritto di recesso

  • Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
  • Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
  • Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
  • Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.

In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .

Guida all'installazione di 02724 carburetor dellorto phbl 24 bs 2t air manual universal motorcycle/scooter 2724

Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).

Il carburatore Dellorto PHBL 24 BS è un componente universale indicato per motori 2 tempi di motocicli e scooter. Questo carburatore a diffusore da 24 mm con aria manuale (leva) garantisce una corretta alimentazione del motore, ottimizzando la carburazione. Di seguito trovi la guida passo passo per il montaggio corretto e sicuro.
  1. STEP 1
    Prepara l’area di lavoro assicurandoti di avere a disposizione gli attrezzi necessari, quali chiavi a brugola, cacciaviti, e fascette stringitubo. Metti il veicolo su un cavalletto stabile e assicurati che il motore sia spento e freddo.
  2. STEP 2
    Rimuovi il carburatore esistente svitando le fascette e scollegando eventuali tiranti dell’acceleratore e tubi del carburante. Fai attenzione a non danneggiare i tubi o i cablaggi.
  3. STEP 3
    Controlla che l’attacco elastico maschio ø31 sia integro e compatibile con il collettore del motore. Monta il carburatore Dellorto PHBL 24 BS collegandolo all’attacco motore tramite l’elastico, assicurandoti che sia ben calzante e stabile.
  4. STEP 4
    Collega il filtro aria al raccordo ø38 mm del carburatore. Fissa con cura la fascetta per evitare infiltrazioni di aria.
  5. STEP 5
    Collega il cavo dell’acceleratore alla valvola gas (codice 964540) e verifica che la leva aria manuale funzioni correttamente, permettendo l’apertura e la chiusura facilitata della valvola dell’aria per l’avviamento.
  6. STEP 6
    Assicura e serrra tutte le viti e le fascette secondo le specifiche del costruttore, garantendo che non vi siano perdite o giochi eccessivi.
  7. STEP 7
    Controlla il galleggiante da 6,5 grammi e i getti installati (getto massimo 100, getto minimo 50, getto avviamento 60), regolando la carburazione seguendo le indicazioni del manuale ufficiale o le specifiche del motore.
  8. STEP 8
    Verifica che non vi siano perdite di carburante o aria e che tutti i collegamenti siano solidi. Avvia il motore e controlla il funzionamento, regolando il minimo e l’apertura gas se necessario.
  9. STEP 9
    Dopo la prova su strada, esegui un’ulteriore verifica dei serraggi e della tenuta per garantire sicurezza e prestazioni ottimali.
Hai dubbi sul montaggio o sulla compatibilità? Contatta Billaricambi: pagina contatti. Le indicazioni sono generiche: non ci assumiamo responsabilità per danni o montaggi non corretti. Prova sempre il mezzo in sicurezza prima di utilizzarlo.
