Descrizione
TECHNICAL FEATURES

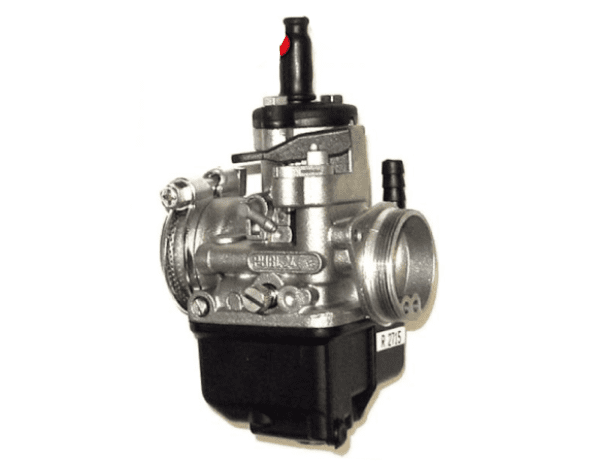

TYPE: PHBL 24 AS
DIFFUSER: 24mm
MOTOR ATTACHMENT: RIGID (FEMALE) from ø31.75 to ø28.57
FILTER ATTACHMENT: M38 x 1.25mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: UNIVERSAL MOTORCYCLE/AM6
MIXER: NO
GAS VALVE: 40 - CODE: 964540
CONICAL PIN: D22 - CODE: 226522
PULVERIZER/EMULSIFIER: 264 AQ - CODE: 9564264
MAXIMUM JET: 100 from 6mm - CODE: DEL6-100
MINIMUM JET: 50 - CODE: 148650
STARTER JET: 60 - CODE: 774660
NEEDLE VALVE: 200 - CODE: 9436200
FLOAT: 6.5 grams - CODE: 901002
Compatibility Table
UNIVERSAL MOTORCYCLE/AM6
2T VESPA SPECIAL 50 RLN MANUAL AIR UNIVERSAL FEMALE CONNECTION MOTORCYCLE/AM6
Code: 02715
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 02715 carburetor dellorto phbl 24 as 2t manual air universal female connection motorcycle/am6 2715
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo assicurandoti che sia spento, su un piano stabile e che il motore sia freddo. Rimuovi la sella o i pannelli necessari per accedere comodamente al vano motore.
-
STEP 2Rimuovi il carburatore originale scollegando il tubo del filtro dell’aria, il cavo dell’acceleratore e, se presente, il tubo del carburante. Allentare con attenzione la fascetta o il morsetto di collegamento al manico motore (getto femmina rigido da ø31,75 a ø28,57).
-
STEP 3Pulisci accuratamente la zona di montaggio e i condotti d’ingresso per assicurare un collegamento perfetto e senza fughe d’aria.
-
STEP 4Monta il carburatore Dellorto PHBL 24 AS collegandolo al collettore motore, assicurandoti che l’attacco femmina sia ben inserito e fissato con la fascetta o il morsetto apposito.
-
STEP 5Fissa il tubo flessibile del filtro aria all’attacco filettato M38x1,25 mm posizionato sul carburatore, avvitandolo saldamente ma senza forzare.
-
STEP 6Collega il cavo dell’acceleratore alla valvola gas (valvola gas 40) e regola la sua tensione seguendo le indicazioni del manuale ufficiale per un movimento fluido e preciso.
-
STEP 7Riattacca il tubo del carburante al raccordo del carburatore e verifica che non ci siano perdite o piegature nel tubo.
-
STEP 8Controlla che la leva manuale dell’aria funzioni correttamente e che ritorni facilmente alla posizione di chiuso.
-
STEP 9Prima di avviare il motore, assicurati che tutte le serrature siano ben strette secondo le specifiche del costruttore. Effettua un controllo visivo generale di tutti i collegamenti.
-
STEP 10Accendi il motore e regola il minimo e la carburazione seguendo il manuale specifico del veicolo o le procedure indicate dal produttore per ottimizzare le prestazioni e la risposta del motore.
-
STEP 11Esegui un test su strada per verificare la corretta funzionalità del carburatore, controllando accelerazione, risposta al gas e assenza di colpi o ingolfamenti.
