Descrizione
TECHNICAL FEATURES

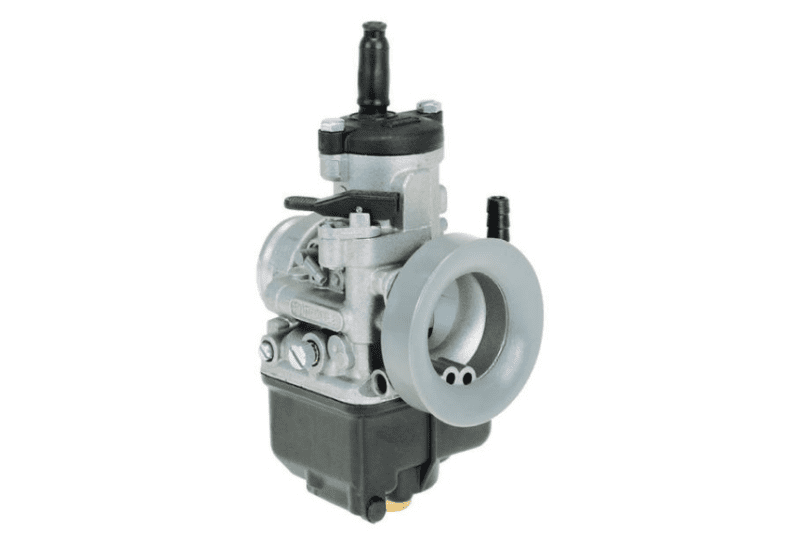

TYPE: PHBH 28 BS
DIFFUSER: 28mm
MOTOR ATTACHMENT: ELASTIC (MALE) ø36
FILTER ATTACHMENT: ø42mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 4 STROKE
SUITABLE FOR VEHICLES: UNIVERSAL MOTORCYCLE
MIXER: NO
GAS VALVE: 40 - CODE: 937440
TAPERED PIN: X6 - CODE: 94776
PULVERIZER/EMULSIFIER: 268 T - CODE: 7972268
MAXIMUM JET: 130 from 6mm - CODE: DEL6-130
MINIMUM JET: 50 - CODE: 148650
STARTER JET: 60 - CODE: 774660
NEEDLE VALVE: 200 - CODE: 9436200
FLOAT: 9.5 grams - CODE: 901001
Code: 03311
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 03311 carburetor dellorto phbh 28 bs 4t air manual universal motorcycle 3311
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati di avere a portata di mano gli attrezzi necessari, come cacciaviti, chiavi inglesi, pinze e detergente per carburatori.
-
STEP 2Posiziona il motociclo su un cavalletto stabile o su una superficie piana sicura e scollega la batteria per evitare cortocircuiti accidentali.
-
STEP 3Rimuovi il carburatore vecchio smontando con attenzione i morsetti dei tubi del carburante, il cavo dell’acceleratore, i collegamenti del filtro aria e l’elastico di attacco al motore.
-
STEP 4Pulisci accuratamente la zona di montaggio e verifica che l’attacco elastico ø36 sul motore sia integro e privo di residui o danni.
-
STEP 5Monta l’attacco elastico maschio ø36 del nuovo carburatore sul collettore di aspirazione del motore, assicurandoti che sia ben inserito e stabile.
-
STEP 6Collega il filtro aria all’attacco ø42 del carburatore e fissa il tutto con gli appositi morsetti o fascette stringitubo per garantire la tenuta.
-
STEP 7Installa il cavo dell’acceleratore sul comando a farfalla del carburatore e regola la tensione secondo le indicazioni del costruttore.
-
STEP 8Verifica che la leva manuale per l’avviamento aria sia libera e funzioni correttamente senza impedimenti.
-
STEP 9Ricontrolla tutte le connessioni, serra le viti e i morsetti secondo le specifiche del produttore e assicurati che non ci siano perdite o giochi anomali.
-
STEP 10Ricollega la batteria, accendi il motore e controlla il corretto funzionamento del carburatore; effettua eventuali regolazioni della carburazione seguendo il manuale ufficiale del motore o del carburatore.
-
STEP 11Effettua un breve test su strada per verificare la risposta dell’acceleratore, la stabilità del minimo e l’erogazione complessiva prima di tornare a una guida normale.
