Descrizione
TECHNICAL FEATURES

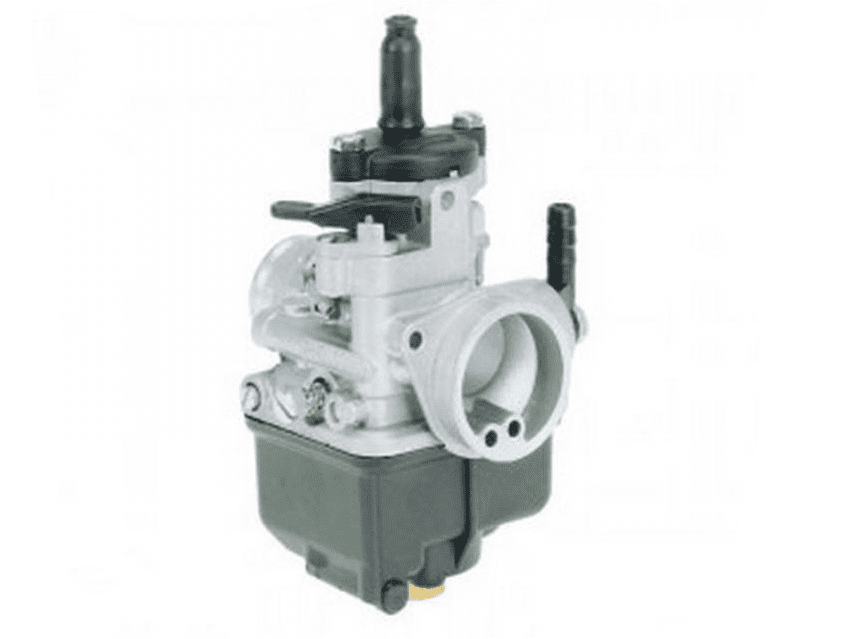

TYPE: PHBL 22 AD
DIFFUSER: 22mm
MOTOR ATTACHMENT: RIGID (FEMALE) from ø31.75 to ø28.57
FILTER ATTACHMENT: M38 x 1.25mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: VESPA
MIXER: NO
GAS VALVE: 40 - CODE: 964540
CONICAL PIN: D22 - CODE: 226522
PULVERIZER/EMULSIFIER: 264 AQ - CODE: 9564264
MAXIMUM JET: 90 from 6mm - CODE: DEL6-90
MINIMUM JET: 50 - CODE: 148650
STARTER JET: 60 - CODE: 774660
NEEDLE VALVE: 200 - CODE: 9436200
FLOAT: 6.5 grams - CODE: 901002
Code: 02713
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 02713 dell orto phbl 22 manual air carburetor vespa 2713
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro assicurandoti che il motore sia spento, freddo e lo scooter posizionato su un supporto stabile. Raduna gli attrezzi necessari, tra cui chiavi inglesi, cacciaviti e, se disponibili, una pinza per fascette.
-
STEP 2Rimuovi il carburatore esistente svitando le viti di serraggio e staccando i tubi del carburante e del vuoto. Se presente, scollega anche il cavo dell’acceleratore e il comando aria manuale.
-
STEP 3Pulisci accuratamente l’attacco motore e l’area circostante per eliminare eventuali residui o sporco che possono compromettere la tenuta del nuovo carburatore.
-
STEP 4Posiziona il carburatore Dellorto PHBL 22 AD sull’attacco motore, assicurandoti che l’orientamento dell’attacco rigido (femmina) e del filtro (attacco M38x1,25 mm) corrispondano correttamente.
-
STEP 5Fissa il carburatore saldamente all’attacco motore utilizzando le viti di serraggio. Serra le viti seguendo le specifiche del costruttore per garantire una buona tenuta senza danneggiare le filettature.
-
STEP 6Collega il filtro aria sull’attacco M38x1,25 mm e assicurati che sia ben fissato per evitare l’ingresso di polvere o detriti.
-
STEP 7Collega il tubo del carburante al relativo innesto del carburatore e rimonta il comando acceleratore, regolando il cavo per un’escursione corretta della valvola gas (valvola da 40 mm).
-
STEP 8Monta la leva manuale per il comando dell’aria assicurandoti che funzioni senza impedimenti e che rientri completamente quando viene rilasciata.
-
STEP 9Prima di avviare il motore, controlla che tutti i collegamenti siano ben fissati e privi di perdite. Verifica anche il livello della miscela e le tarature dei getti secondo le indicazioni del manuale ufficiale o delle specifiche fornite.
-
STEP 10Avvia il motore e lascia scaldare; controlla il funzionamento del carburatore e regola, se necessario, la miscela aria-carburante e la posizione della leva aria manuale per ottimizzare la resa del motore.
