Descrizione

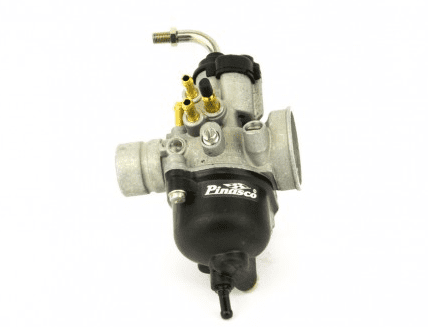

10294897 CARBURETOR 17.5 PINASCO ATALA CAROSELLO 50 FUEL SYSTEM
One of the most advanced scooter carburetors on the market, thanks to the centered diffuser and the shield-shaped shape of the gas valve. Supplied with manual or automatic starter, with all the accessories for assembly and tuning for every scooter. Applications: Carosello 50, 491 Gt, K2 50, Naked 50, Pepe 50, Pepe LX 50 Euro 2, QuattroNove X 50 Euro 2, Ark 50, Chrono, Quadra, Tempo, Aragon GP Hussar Oliver Popcorn 2003, Hussar Oliver Popcorn 2002, Aragon GP Hussar Oliver Popcorn 2003, Cracker 50 2003, Tiesse 50 R, Montecarlo 30 2T, F ACT, Goccia, Hurricane, Matrix, Pixel, RY8, Centro 50 2T, Ciak 50, F10 Wap, F12 Phantom 50, F12 R AIR Euro 2, Yesterday.
Compatibility Table
ATALA CAROUSEL 50
BENELLI 491 GT
BENELLI K2 50
BENELLI NAKED 50
BENELLI PEPE 50
BENELLI PEPE LX 50 EURO 2
BENELLI QUATTRONOVE X 50 EURO 2
BETA ARK 50
BETA CHRONO
BETA SQUARE
BETA TIME
CPI ARAGON GP - HUSSAR - OLIVER - POPCORN 2003 >
CPI HUSSAR - OLIVER - POPCORN < 2002 CPI ARAGON GP - HUSSAR - OLIVER - POPCORN > 2003
EXPLORER CRACKER 50 2003>
GARELLI TIESSE 50 R
HUPPER MONTECARLO 30 2T
KEEWAY F-ACT
KEEWAY DROP
KEEWAY HURRICANE
KEEWAY MATRIX
KEEWAY PIXEL
KEEWAY RY8
MALAGUTI CENTRO 50 2T
MALAGUTI CIAK 50
MALAGUTI F10 WAP
MALAGUTI F12 PHANTOM 50
MALAGUTI F12 R AIR EURO 2
MALAGUTI YESTERDAY
Code: 10294897
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 10294897 carburetor 17.5 pinasco atala carosello 50 fuel system
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
- Parcheggia lo scooter su un piano stabile e ben illuminato.
- Assicurati che il motore sia freddo.
- Procurati gli attrezzi necessari: chiavi combinate, cacciaviti, pinze e detergente per carburatori. -
STEP 2Smontaggio del carburatore esistente
- Apri il vano motore e individua il carburatore da sostituire.
- Scollega il tubo della benzina dalla presa del carburatore, facendo attenzione a eventuali residui di carburante.
- Rimuovi i cavi di comando dell’acceleratore e dello starter manuale o automatico, a seconda del modello montato.
- Svita le fascette o i bulloni che fissano il carburatore al collettore di aspirazione e al filtro dell’aria.
- Estrai delicatamente il carburatore dal suo alloggiamento senza forzare. -
STEP 3Pulizia e controllo preliminare
- Pulisci la zona di montaggio con detergente specifico per carburatori.
- Controlla che guarnizioni e collettori non siano danneggiati o usurati. Sostituiscili se necessario. -
STEP 4Montaggio del carburatore Pinasco 17,5
- Posiziona il nuovo carburatore nell’alloggiamento, inserendo correttamente il diffusore nel collettore di aspirazione.
- Assicurati che il carburatore sia ben allineato e non ci siano tensioni sui tubi o cavi.
- Fissa il carburatore con fascette o bulloni, serrandoli secondo le specifiche del costruttore.
- Ricollega il tubo della benzina assicurandoti della tenuta.
- Collega i cavi dell’acceleratore e dello starter, verificando la corretta scorrevolezza e corsa. -
STEP 5Regolazioni e controlli finali
- Regola la vite dell’aria e della miscela seguendo le indicazioni del manuale ufficiale o del produttore.
- Verifica che lo starter funzioni correttamente.
- Effettua un controllo visivo per accertarti dell’assenza di perdite di benzina o connessioni allentate. -
STEP 6Prova su strada
- Avvia il motore a freddo, controlla la risposta dell’acceleratore e il minimo.
- Fai una prova di guida breve per valutare la risposta del motore e l’erogazione.
- Effettua eventuali regolazioni finali della carburazione se necessario, rispettando sempre le indicazioni tecniche fornite.
Il montaggio corretto garantisce sicurezza, prestazioni ottimali e affidabilità del veicolo. In caso di dubbi, rivolgiti a un meccanico specializzato.
