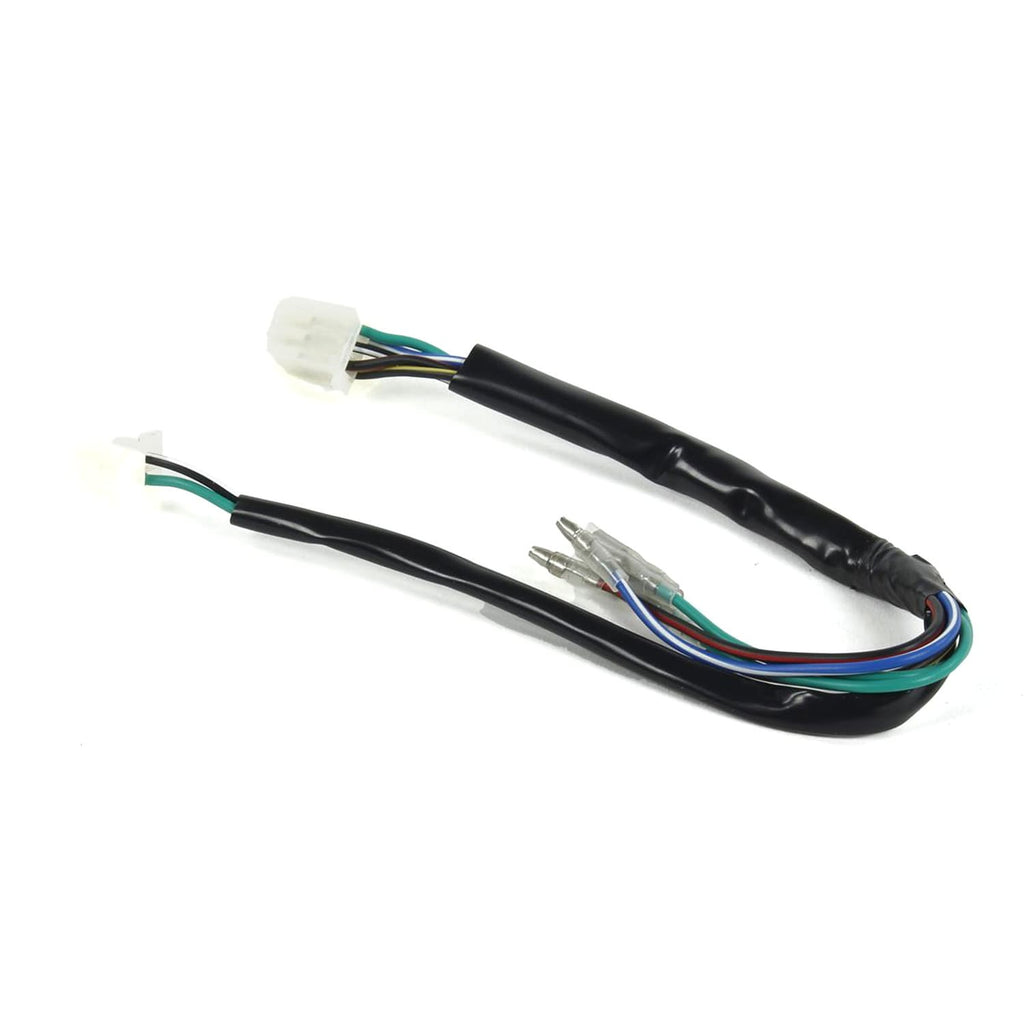

Here is the original 1 pin CDI wiring harness for Dirt Bike, Pit Bike and Minicross.
It allows you to connect all the ignition components, including the CDI box, ignition coil, ignition plate, and circuit breaker. This wiring harness only works with single-pin CDI boxes.
Technical information:
- 3 wires of the engine ignition (Matching Green, Blue/White and Black/Red)
- 2 wires for ignition coil connection (green, black/yellow)
- 1 terminal for the CDI box
- 2 wires for circuit breaker (green, black/white)
COMPATIBILITY:
- With CDI boxes a 5-pin male spindle and all horizontal engines (Lifan, Yx, Daytona or even Ducar / Loncin) of Minimoto, Dirt Bike, Pit Bike, Dax.
- Only works with CDI boxes with a 5-pin male spindle
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 3700949600503 |
|---|---|
| Peso | 0,07 kg |
| Marca | Standard Parts |
| Tipo di prodotto | Cablaggio e adattatore |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di MB2412 CDI Wiring 1 Connector Pit Bike / Dirt Bike
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo, spegnendo completamente il motore e scollegando la batteria (se presente) per sicurezza. Assicurati di avere a portata di mano gli strumenti base come cacciaviti e pinze.
-
STEP 2Identifica e accedi al cablaggio esistente dell’accensione, rimuovendo eventuali coperture o pannelli che ostacolano l’accesso alla zona motore.
-
STEP 3Stacca con cautela il vecchio cablaggio CDI o i collegamenti all’impianto di accensione, facendo attenzione a non danneggiare i connettori o i fili limitrofi.
-
STEP 4Verifica che la scatola CDI installata sia compatibile con il cablaggio MB2412, ovvero una scatola CDI a mandrino maschio con 5 pin.
-
STEP 5Collega il terminale della scatola CDI al connettore a 1 pin del cablaggio MB2412, assicurandoti che l’allineamento sia corretto.
-
STEP 6Procedi al cablaggio dei fili di accensione motore, seguendo la corretta corrispondenza cromatica: Verde, Blu/Bianco e Nero/Rosso devono essere collegati ai rispettivi punti collega motore.
-
STEP 7Collega i due fili dedicati alla bobina di accensione (Verde e Nero/Giallo), rispettando l’identificazione colori e il senso di inserimento.
-
STEP 8Collega i due fili dell’interruttore automatico (Verde e Nero/Bianco) assicurandoti che gli spinotti siano ben inseriti e fermi.
-
STEP 9Una volta connessi tutti i fili, verifica visivamente che non ci siano cavi scuciti o pin allentati. Disponi ordine e fissaggio del cablaggio per prevenire contatti involontari o vibrazioni.
-
STEP 10Rimonta eventuali coperture o pannelli rimossi in precedenza, serra i fermi adottando le specifiche del costruttore e riconnetti la batteria se presente.
-
STEP 11Accendi il motore e controlla il corretto funzionamento dell’accensione e dell’interruttore automatico. Effettua una prova su strada in condizioni di sicurezza per verificare la regolarità del sistema.
-
STEP 12In caso di anomalie, arresta il motore e ricontrolla il cablaggio evitando forzature o errori di collegamento.
