Descrizione
Stage6 reed valve block and intake manifold
Stage6 MK2 complete intake system Minarelli horizontal/Chinese 2-stroke , high-quality intake kit for high-performance setups with reed valve block, intake manifold with stuffing box and adapter.

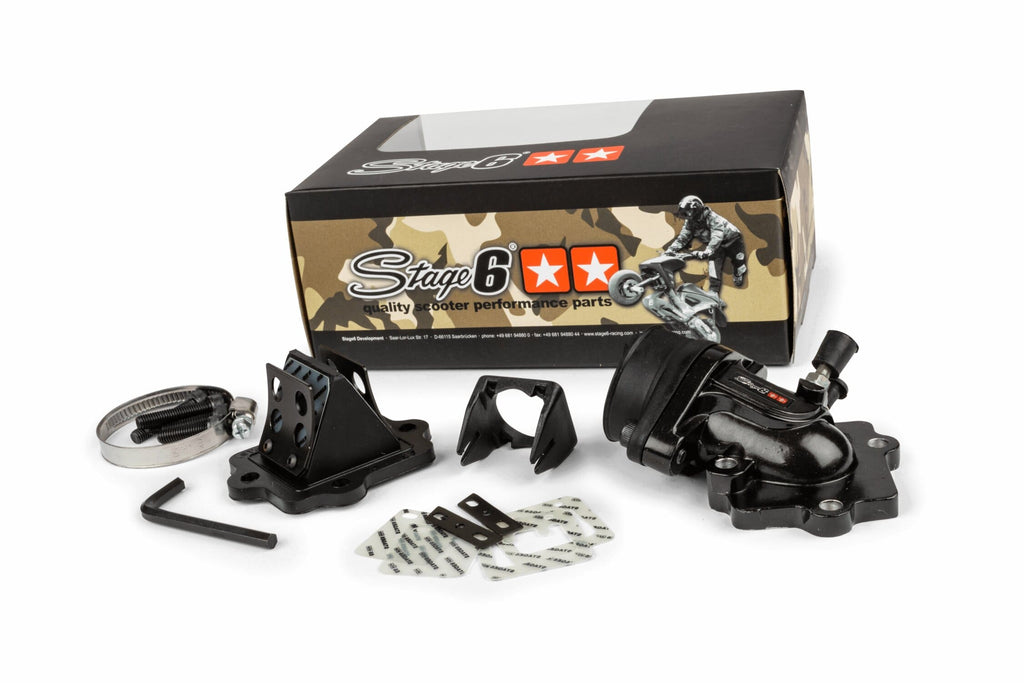

The scope of delivery includes the Stage6 MK2 intake:
- Polymer coated intake manifold with oil and vacuum connection
- NBR diaphragm block, vulcanized, with packing gland
- PWK carburetor adapter
- Gaskets, screws, etc.
Flexible assembly
The great advantage of the Stage6 intake kit: the intake manifold's rubber flange is interchangeable, allowing you to convert to other carburetors such as the Mikuni TM24, KOSO 28 mm, or Dellorto 17 - 21 mm. This means you don't have to buy a new intake manifold; simply install a suitable flange and you're done. You can choose between 30 and 32 mm connections. Under "Spare Parts," you'll find various adapters, such as the Stage6 21 mm adapter for Dellorto/Arreche.
Note: The original airbox can still be used.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272112911 |
|---|---|
| Peso | 0,46 kg |
| Marca | Stage6 |
| Tipo di prodotto | Kit aspirazione |
| Materiale lamelle | Fibra |
| Diametro aspirazione | 24mm, 25,5mm, 25mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di s6-3216600 complete reed valve intake stage 6 minarelli horizontal
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparare l'area di lavoro e assicurarsi che il motore sia freddo. Munirsi degli attrezzi necessari come cacciaviti, chiavi a bussola e pulitore per carburatori.
-
STEP 2Rimuovere il carter di aspirazione originale e tutti i componenti collegati al collettore di aspirazione esistente, inclusi eventuali tubi per olio e vuoto.
-
STEP 3Smontare con cura il blocco lamellare originale e pulire la sede di montaggio per garantire una buona tenuta con il nuovo kit.
-
STEP 4Installare il nuovo blocco diaframma in NBR fornito dal kit Stage6, assicurandosi che il premistoppa sia posizionato correttamente per evitare perdite.
-
STEP 5Montare il collettore di aspirazione rivestito in polimero, collegando i tubi per olio e vuoto ai rispettivi attacchi presenti sul collettore.
-
STEP 6Posizionare l’adattatore per carburatore PWK in dotazione e fissarlo saldamente. Se si desidera utilizzare un altro carburatore, sostituire la flangia in gomma come previsto dal kit.
-
STEP 7Applicare le guarnizioni fornite e serrare tutte le viti seguendo le specifiche del costruttore per evitare perdite e garantire stabilità.
-
STEP 8Verificare che l’airbox originale si possa montare senza interferenze e rimontarlo se necessario.
-
STEP 9Controllare visivamente il corretto montaggio di tutti i componenti, assicurarsi che non vi siano perdite di aspirazione o olio.
-
STEP 10Effettuare un test di funzionamento del motore per verificare la regolarità del minimo e la risposta del motore. Regolare il carburatore secondo le indicazioni del manuale ufficiale se necessario.
