Descrizione

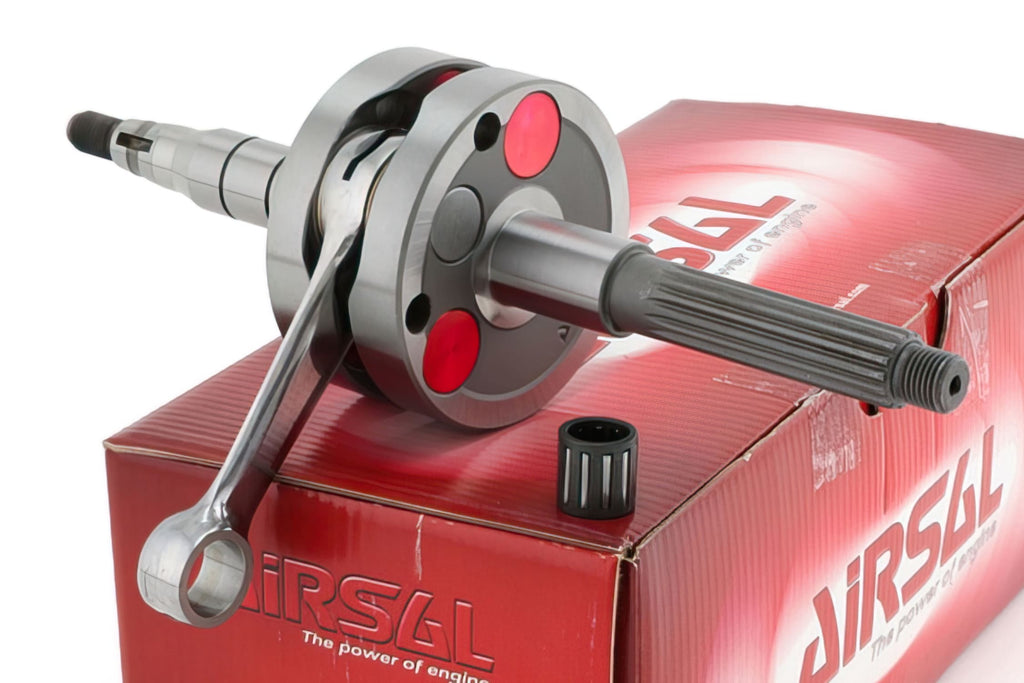

Airsal "Xtrem" Crankshaft 45mm Stroke / 85mm Conrod / 12mm Axle MBK Nitro / Aerox
For entry-level "Racing" and "Hyper Racing" engines, we present the Airsal "Xtrem" crankshaft, 45mm stroke / 85mm connecting rod / 12mm axle MBK Nitro / Aerox , available at a very competitive price.
Features of the Airsal "Xtrem" crankshaft:
This crankshaft was designed specifically for the 88cc "Xtrem" series cylinder kits. Key features include:
- 45mm "long" stroke
- 85mm connecting rod with 12mm pin
- Solid weights
- Treated connecting rod
It also comes with a 12mm diameter reinforced pin cage.
Compatibility and installation
Due to its "long" 45mm stroke and 85mm connecting rod (12mm pin), this crankshaft is compatible with a limited number of cylinders, preferably the basic "Hyper Racing" models.
Additional Information
- The crankshaft is equipped with a 16mm diameter variator shaft, which requires the variator to be adapted.
- You will also need a 16mm diameter star washer and a 16mm diameter variator.
- The motor housings will need to be milled to approximately 74.5mm in diameter (drawing provided).
Technical specifications of the airsal "xtrem" crankshaft:
- Minarelli Horizontal
- Stroke: 45 mm
- Connecting rod: 85 mm
- Piston pin: 12 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 8434829002631 |
|---|---|
| Peso | 0,12 kg |
| Seria | Xtrem |
| Marca | Airsal |
| Tipo di prodotto | Albero motore |
| Gamma prodotti | High-end |
| Spinotto pistone | 12 mm |
| Corsa | 45 mm |
| Lunghezza biella | 85 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di C31073350 Airsal Racing Xtrem Crankshaft, 85mm Connecting Rod, 45mm Stroke, Minarelli Horizontal
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro assicurandoti che lo scooter sia stabile, il motore sia freddo e scollegato dalla fonte di accensione.
-
STEP 2Smonta il carter motore esterno, rimuovendo tutte le viti e componenti collegati al gruppo albero motore, come il variatore, la frizione e il volano.
-
STEP 3Scarica l’olio motore e rimuovi il vecchio albero motore insieme alla biella, facendo attenzione a non danneggiare gli alloggiamenti o i cuscinetti.
-
STEP 4Controlla che l’alloggiamento motore sia stato fresato a un diametro di circa 74,5 mm, come richiesto per il corretto inserimento del nuovo albero motore Airsal Xtrem.
-
STEP 5Installa la nuova gabbia a spillo rinforzata da 12 mm sull’albero motore e verifica che la biella trattata da 85 mm e il perno pistone da 12 mm siano correttamente assemblati.
-
STEP 6Inserisci con cura l’albero motore nel blocco motore, assicurandoti che scorra agevolmente e che la corsa di 45 mm sia libera da impedimenti.
-
STEP 7Adatta il variatore utilizzando un albero del variatore da 16 mm di diametro e monta la rondella stellare e il variatore compatibili da 16 mm, sostituendo gli originali se necessario.
-
STEP 8Rimonta tutti i componenti precedentemente smontati, inclusi volano, frizione e carter motore, serrando le viti secondo le specifiche del costruttore.
-
STEP 9Controlla visivamente e manualmente che ogni componente sia fissato correttamente e che l’albero motore giri libero senza attriti.
-
STEP 10Riempi il motore con l’olio appropriato, accendi lo scooter e effettua una prova su strada per verificare il corretto funzionamento e la fluidità del motore con il nuovo albero.
