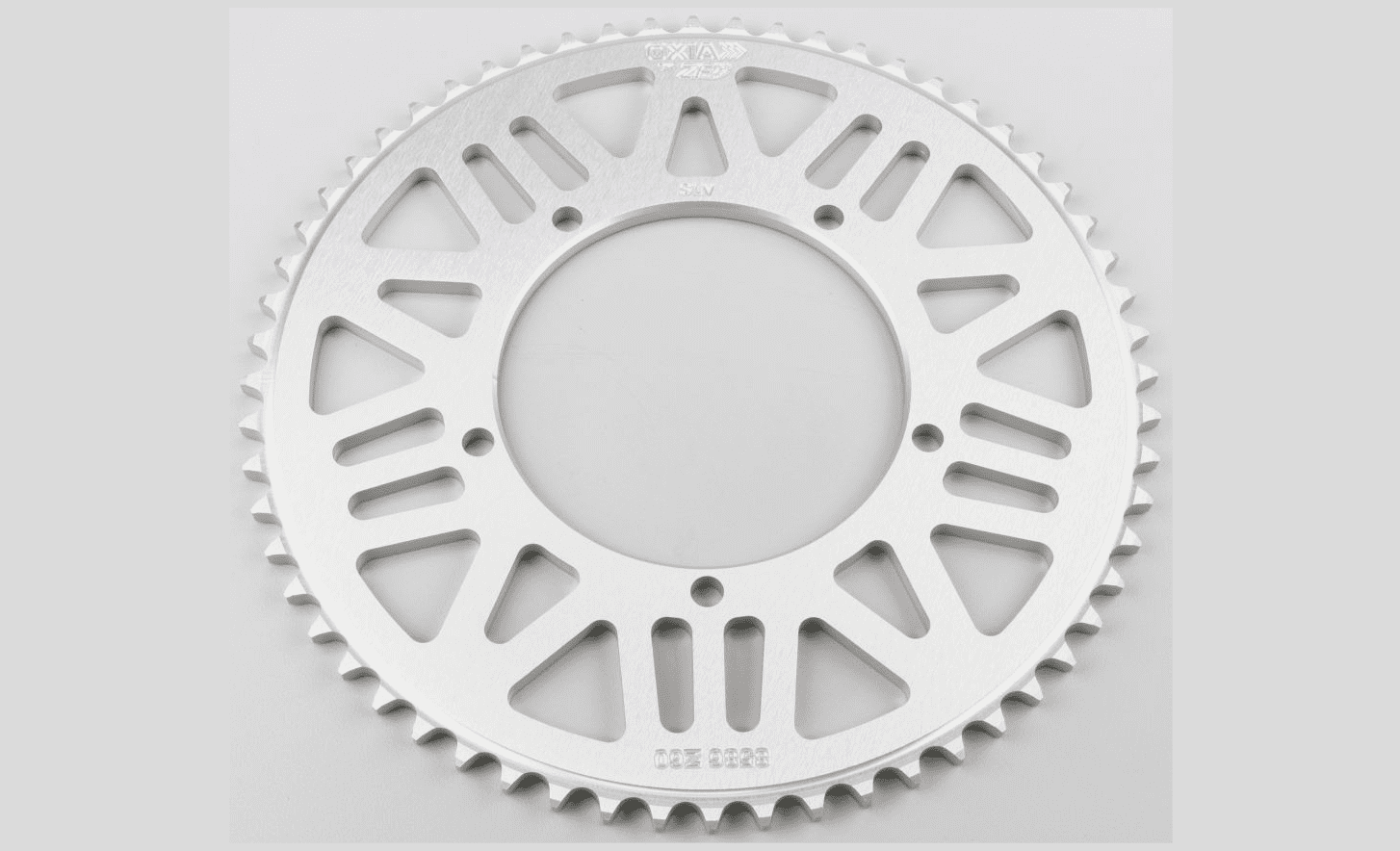

Cod. A67045C006 60 tooth aluminum crown 428 Sherco SE-R, SM-R 50 gray
Crown 60 teeth 428 gray Sherco SER and SMR
Brand new chain drive tray for 50cc Sherco SE R and SM R motorcycles from 2018.
Technical characteristics of the crown
- Brand: Oxia by ZF (original Sherco)
- Transmission type: 428
- Number of teeth: 60
- Material: Aluminum
- Color: Grey
- Number of mounting holes: 5
- Mounting Hole Type: Smooth
Rear sprocket dimensions (see markings on typical drawing)
- A - Fixing centre distance: 73 mm
- B - Fixing centre distance: 119 mm
- C - Fixing hole diameter: 8 mm
- D - Inner diameter of the crown: 110 mm
It is essential to make sure what type of transmission you need before ordering. On small engines we find mainly on 50cc of 420 (width 6 mm, wheelbase 12.7 mm) but some 50 and many 125 are equipped with 428 (width 7 mm, wheelbase 12.7 mm) , also for 125 in 520 (width 6 mm, wheelbase 15.8 mm) .
All parts of the kit, i.e. the sprocket, the chain and the crown must imperatively be the same type .
COMPATIBILITY:
- SE-R Enduro 50 2T (depuis 2018)
- SM-R 50 2T (since 2018)
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT US
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di A67045C006 60 tooth aluminum crown 428 Sherco SE-R, SM-R 50 gray
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati di avere a disposizione gli attrezzi necessari, come chiavi a brugola, chiavi dinamometriche e cacciaviti. Verifica anche di avere una nuova catena del tipo 428 compatibile se necessario.
-
STEP 2Solleva la moto su un cavalletto stabile per consentire un agevole accesso al pignone posteriore e alla corona. Assicurati che il veicolo sia ben saldo e sicuro prima di procedere.
-
STEP 3Rimuovi la ruota posteriore svitando gli elementi di fissaggio del mozzo seguendo le specifiche di smontaggio indicate dal costruttore Sherco.
-
STEP 4Allenta la tensione della catena e scollegala dal sistema di trasmissione, facendo attenzione a non danneggiare altri componenti.
-
STEP 5Svita le viti di fissaggio della corona usurata, che presenta 5 fori lisci con interasse di fissaggio di 73 mm e 119 mm, utilizzando gli utensili appropriati. Rimuovi la corona vecchia dal mozzo.
-
STEP 6Pulisci accuratamente il mozzo e le sedi di montaggio della corona per eliminare sporco, ruggine o residui che potrebbero compromettere il montaggio.
-
STEP 7Allinea la nuova corona 60 denti 428 grigia Oxia di ZF (originale Sherco) al mozzo rispettando l’interasse e il corretto posizionamento dei fori lisci.
-
STEP 8Inserisci e avvita le viti di fissaggio, serrandole progressivamente in modo incrociato per una distribuzione uniforme della forza. Serra le viti secondo le specifiche del costruttore.
-
STEP 9Rimonta la ruota posteriore seguendo l’ordine inverso rispetto allo smontaggio e controlla il corretto posizionamento della corona e della catena.
-
STEP 10Ricollega la catena di trasmissione, regolandone la tensione in base alle indicazioni del manuale ufficiale Sherco per evitare slittamenti o eccessivi giochi.
-
STEP 11Effettua un controllo visivo e manuale di tutti i fissaggi e dei componenti della trasmissione. Verifica il corretto allineamento della catena con corona e pignone.
-
STEP 12A terra, esegui una prova di marcia in sicurezza per assicurarti che la trasmissione funzioni regolarmente senza rumori anomali o malfunzionamenti.
Ricorda che tutti i componenti del kit (pignone, catena, corona) devono essere dello stesso tipo 428 per garantire una durata e un funzionamento corretto.
