Descrizione

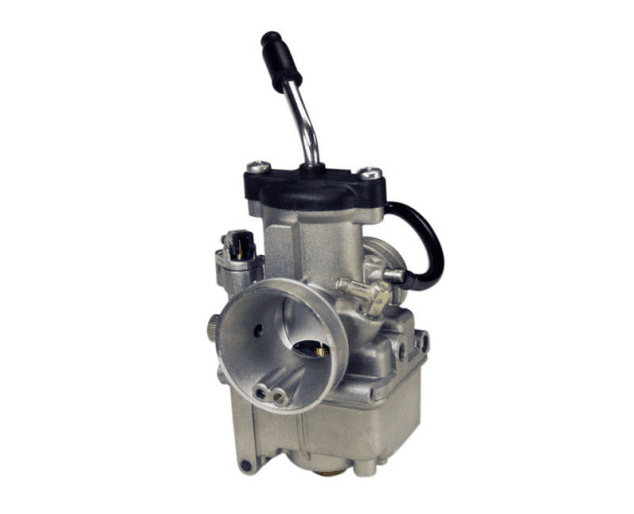

COD. 09367 CARBURETOR DELLORTO VHST 24 BS 2T MANUAL AIR UNIVERSAL SCOOTER 9367 (FLAT VALVE)
TECHNICAL FEATURES
TYPE: VHST 24 BS
DIFFUSER: 24mm
MOTOR ATTACHMENT: ELASTIC (MALE) ø36
FILTER ATTACHMENT: ø49mm
STARTING DEVICE (CHOKE): MANUAL CHOKE (LEVER)
SUITABLE FOR ENGINES: 2 STROKE
SUITABLE FOR VEHICLES: UNIVERSAL SCOOTER
MIXER: NO
GAS VALVE: 55 - CODE: 1662055
CONICAL PIN: D48 - CODE: 226548
PULVERIZER/EMULSIFIER: 265 HE - CODE: 16680265
MAXIMUM JET: 128 from 6mm - CODE: DEL6-128
MINIMUM JET: 42 S - CODE: 1669042
STARTER JET: 60 - CODE: 774660
NEEDLE VALVE: 270 - CODE: 16954270
FLOAT: 3.6 grams - CODE: 1576005
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT US
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 09367 CARBURETOR DELLORTO VHST 24 BS 2T MANUAL AIR UNIVERSAL SCOOTER 9367 (FLAT VALVE)
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara lo scooter posizionando il mezzo in modo stabile su un cavalletto o un supporto sicuro e scollega la batteria per sicurezza. Assicurati di lavorare in un ambiente pulito e ben illuminato.
-
STEP 2Rimuovi il filtro aria e il suo supporto per liberare l’accesso al carburatore originale. Svita con attenzione le fascette e gli attacchi che collegano il carburatore al motore e al filtro aria.
-
STEP 3Scollega la leva del comando dell’aria manuale e il cavo acceleratore dal carburatore originale. Ricorda la posizione di fissaggio per facilitare il montaggio del nuovo componente.
-
STEP 4Estrai il carburatore originale dal collettore motore svitando l’elastico o gli eventuali morsetti di fissaggio. Verifica che la superficie di accoppiamento sul motore sia pulita e priva di residui.
-
STEP 5Monta il nuovo carburatore Dellorto VHST 24 BS inserendo l’elastico maschio ø36 nel collettore motore e collegando il filtro aria sull’attacco ø49mm. Assicurati che tutte le guarnizioni siano in buone condizioni e ben posizionate.
-
STEP 6Collega la leva manuale aria e regola il cavo acceleratore seguendo l’installazione originale, verificando che la valvola gas si muova liberamente senza impuntamenti.
-
STEP 7Stringi tutte le fascette e i morsetti che fissano il carburatore al motore e al filtro aria. Segui le specifiche di serraggio indicate dal costruttore o regolale in modo sicuro senza forzare.
-
STEP 8Controlla che tutti i collegamenti siano ben saldi e che la leva del comando aria manuale funzioni correttamente. Rimonta il filtro aria e verifica la tenuta generale.
-
STEP 9Effettua una prova a motore spento manipolando la leva aria e l’acceleratore per assicurarti della fluidità dei comandi.
-
STEP 10Avvia lo scooter e verifica il funzionamento del carburatore. Regola, se necessario, i getti e la carburazione secondo il manuale ufficiale del carburatore o il libretto di manutenzione del veicolo.
-
STEP 11Controlla l’assenza di perdite di carburante e aria e assicurati che la risposta ai comandi sia pronta e regolare prima di procedere con l’uso ordinario.
