Pickup dell’accensione: sintomi e controlli quando il motore si spegne
Il motore parte normalmente, funziona per qualche minuto e poi si spegne all'improvviso. Magari da caldo non vuole più saperne di ripartire, mentre dopo essersi raffreddato torna ad avviarsi come se nulla fosse. In casi del genere il pickup dell'accensione è uno dei componenti da controllare, ma sostituirlo subito senza fare diagnosi è un errore.
Il pickup, chiamato anche sensore di impulso o pulse generator su alcuni manuali, serve a rilevare la posizione del rotore o dell'albero motore e a fornire all'impianto di accensione il riferimento necessario per comandare la scintilla nel momento corretto. Se il suo segnale viene a mancare o diventa irregolare, CDI o centralina possono non riuscire più a gestire correttamente l'accensione.
Come capire se il pickup può essere coinvolto
Un pickup difettoso può provocare una perdita completa o intermittente del segnale di accensione. Il comportamento cambia in base al tipo di impianto e al modo in cui il componente sta cedendo, quindi non esiste un singolo sintomo che permetta di dire con certezza “è il pickup”.
Ci sono però alcuni comportamenti che rendono sensato inserirlo tra i primi controlli dell'impianto di accensione.
- Il motore si spegne improvvisamente durante la marcia: soprattutto quando il taglio è netto e immediato, quasi come se fosse stato premuto il pulsante di spegnimento.
- Dopo lo spegnimento il motorino d'avviamento gira ma il motore non riparte: in questo caso è importante verificare subito se manca la scintilla.
- Il problema compare soprattutto a motore caldo: il mezzo funziona normalmente da freddo, si spegne dopo un certo periodo e riparte dopo essersi raffreddato.
- La scintilla è intermittente: il motore può avere mancamenti, spegnimenti casuali o difficoltà di avviamento che compaiono e scompaiono.
- A freddo sembra tutto regolare: una misurazione effettuata soltanto in officina, a motore freddo, può non riprodurre il difetto che si presenta durante l'utilizzo.
Nota utile: prima di concentrarti sul pickup devi capire se, nel momento in cui il motore non parte, il problema è davvero nell'accensione. Se la scintilla è presente e regolare, la ricerca del guasto deve spostarsi anche su alimentazione, carburazione o altri sistemi del motore.
Checklist rapida quando il motore si spegne
- Il motore si spegne soprattutto dopo essersi scaldato.
- Dopo lo spegnimento gira con l'avviamento ma non riparte.
- Quando non parte manca la scintilla oppure è irregolare.
- Dopo alcuni minuti di raffreddamento torna a funzionare.
- Muovendo cablaggi o connettori il difetto compare o scompare.
- Non sono evidenti problemi di benzina o alimentazione.
- Candela, pipetta e collegamenti principali sono già stati controllati.
Più punti coincidono, più ha senso controllare seriamente il circuito di accensione. Non significa però che il pickup sia automaticamente guasto: serve ancora distinguere il suo segnale da quello degli altri componenti.
Che cosa fa realmente il pickup dell'accensione
Il pickup è un sensore che fornisce un segnale legato alla posizione del motore. Quando sul rotore o sul volano passa il riferimento previsto dall'impianto, il sensore genera il segnale utilizzato dall'elettronica per riconoscere il momento in cui comandare l'accensione.

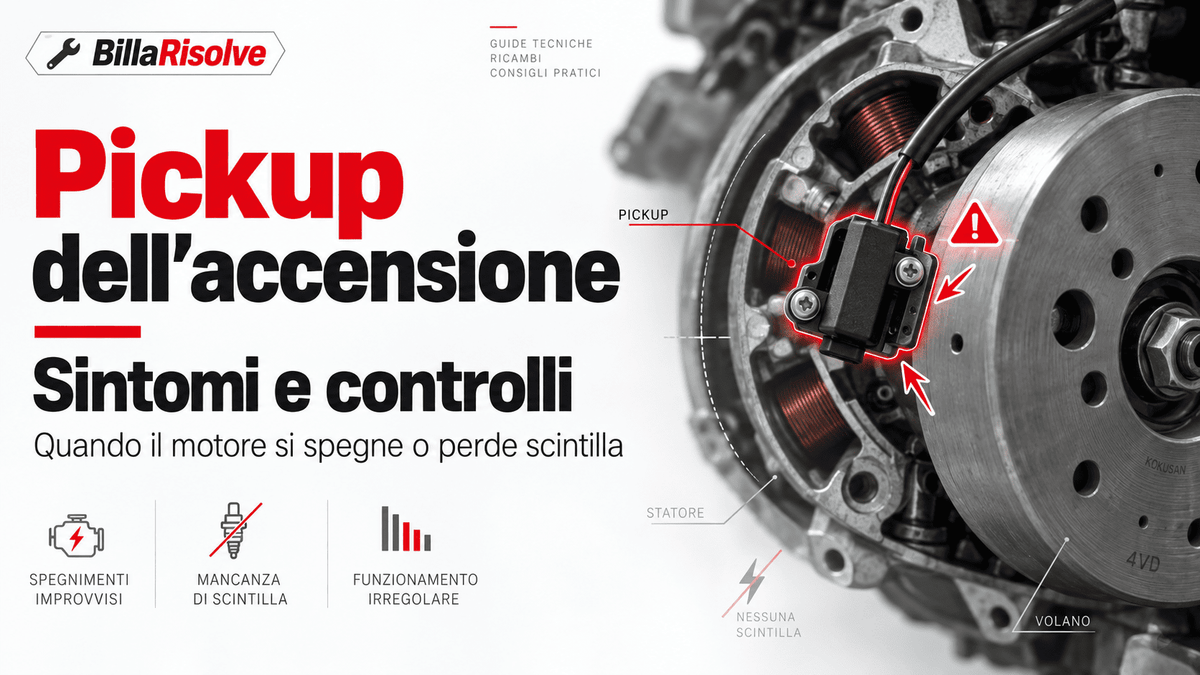

Su molti scooter e moto il pickup si trova nella zona del volano ed è associato al gruppo statore, ma la costruzione cambia da un motore all'altro. In alcuni casi può essere sostituito separatamente; in altri fa parte di un gruppo più completo.
È importante anche non confonderlo con le bobine dello statore. Il pickup fornisce il riferimento di posizione, mentre altre bobine presenti nello stesso gruppo possono avere funzioni differenti, per esempio alimentare parte dell'impianto di accensione o produrre energia elettrica.
Se stai lavorando in questa zona e devi identificare il ricambio corretto, puoi partire dalla sezione accensioni complete e ricambi. Prima di ordinare, però, va verificato se sul tuo motore il pickup è un componente separato oppure integrato nel gruppo statore.
Perché un pickup può dare problemi soprattutto a caldo
Uno dei casi più insidiosi è quello del componente che funziona da freddo e smette di lavorare correttamente quando raggiunge una certa temperatura.
Un avvolgimento o un collegamento interno deteriorato può comportarsi normalmente a freddo e diventare instabile con la dilatazione termica. Il risultato può essere un segnale che si interrompe quando il motore è caldo e torna presente dopo il raffreddamento.
Per questo motivo il confronto tra controllo a freddo e controllo immediatamente dopo lo spegnimento può essere molto più utile di una singola misura fatta sul banco.
Il comportamento classico da tenere d'occhio
- Il motore parte normalmente da freddo.
- Funziona senza problemi per alcuni minuti.
- Comincia eventualmente ad avere qualche mancamento oppure si spegne di colpo.
- Subito dopo non c'è scintilla o l'accensione è irregolare.
- Dopo essersi raffreddato il motore riparte.
È un comportamento compatibile con un guasto elettrico sensibile alla temperatura, ma non esclusivo del pickup. Anche bobine, centraline, cablaggi e connessioni possono manifestare difetti simili.
Come controllare il pickup in ordine logico
-
1) Controlla la scintilla mentre il difetto è presente
Questo è il passaggio più importante. Se il motore si è appena spento, il controllo deve essere fatto in quel momento, prima che tutto si raffreddi e il problema scompaia.
Un tester specifico per la scintilla è la soluzione più pulita. Evita di tenere con le mani cavi candela, pipette o parti dell'alta tensione durante l'avviamento.
-
2) Controlla connettori, fili e masse
Prima di misurare il sensore, guarda il suo cablaggio. Un terminale ossidato, un connettore allentato, un filo lesionato vicino all'uscita dal carter o una massa non corretta possono interrompere il segnale esattamente come farebbe un pickup difettoso.
Controlla anche che i fili non siano schiacciati, spellati o troppo vicini a parti calde del motore.
-
3) Misura la resistenza del pickup a freddo
Con il componente scollegato dal resto dell'impianto, la resistenza può essere controllata con un multimetro seguendo i terminali indicati dal manuale di officina.
Qui non va utilizzato un valore generico trovato online: la resistenza prevista cambia notevolmente tra motori e sistemi di accensione diversi. Serve il dato specifico del proprio modello o dell'accensione montata.
-
4) Ripeti la misurazione quando il motore si è appena spento
Se il difetto compare a caldo, questo confronto è molto importante. Un valore che da freddo rientra nelle specifiche ma da caldo cambia in modo anomalo, diventa instabile oppure indica circuito aperto è un indizio molto più concreto di un problema interno.
La prova va effettuata il prima possibile dopo lo spegnimento, perché aspettando troppo il componente può raffreddarsi e tornare apparentemente normale.
-
5) Se previsto dal manuale, controlla anche il segnale durante l'avviamento
La sola resistenza non racconta sempre tutto. Alcuni manuali di officina prevedono anche la misurazione della tensione di picco generata dal sensore mentre il motore viene fatto girare.
È un controllo più significativo perché verifica se il pickup sta realmente producendo il segnale. In molti casi richiede però un adattatore per tensione di picco oppure uno strumento adeguato: un normale multimetro potrebbe non leggere correttamente un impulso molto breve.
-
6) Verifica posizione e distanza dal riferimento del rotore solo con i dati corretti
Su alcuni impianti è prevista una determinata distanza tra pickup e riferimento sul rotore. Se è eccessiva, oppure se il componente è stato montato male, il segnale può risultare debole o irregolare.
Anche qui non esiste una misura valida per tutti: la distanza va verificata sul manuale o nelle istruzioni dell'accensione specifica.
-
7) Se il pickup è corretto, continua la diagnosi sull'intero impianto
Un pickup entro specifica non significa automaticamente che tutto il sistema di accensione sia sano. Vanno considerati anche candela, pipetta, bobina alta tensione, alimentazione dell'accensione, statore, CDI o centralina, interruttori di sicurezza e cablaggio.
Per esempio, se il pickup continua a produrre correttamente il proprio segnale ma la scintilla scompare, può essere necessario spostare l'attenzione verso centraline e bobine invece di sostituire il sensore senza prove.
Pickup o statore? Non sono sempre la stessa cosa
È facile fare confusione perché fisicamente il pickup si trova spesso nella stessa zona dello statore e, su alcune applicazioni, viene venduto insieme al gruppo completo.
Un difetto dello statore può però riguardare una bobina diversa dal pickup. Allo stesso modo, un pickup può essere guasto anche se le altre parti dello statore funzionano correttamente.
Se dal controllo emerge che il componente fa parte dell'insieme e non è previsto come ricambio separato, può essere necessario valutare direttamente uno statore o piatto statore compatibile. La scelta va fatta usando modello, anno, motore e caratteristiche dell'impianto, non soltanto confrontando visivamente il pezzo.
Errori da evitare durante la diagnosi
- Misurare soltanto a motore freddo quando il difetto compare esclusivamente dopo che il motore si è scaldato.
- Usare un valore di resistenza trovato per un altro scooter o un'altra moto.
- Cambiare subito CDI, bobina e pickup insieme senza sapere quale componente abbia realmente perso il segnale.
- Ignorare connettori e cablaggio: un filo quasi interrotto può imitare perfettamente un sensore guasto.
- Confondere pickup e bobine dello statore solo perché sono montati nella stessa zona.
- Considerare “pickup buono” soltanto perché la resistenza è corretta: se il problema è intermittente può essere utile verificare anche il segnale durante il funzionamento o l'avviamento.
- Regolare a caso la distanza dal rotore: le specifiche cambiano in base all'impianto.
- Dimenticare gli interruttori di sicurezza: su alcuni mezzi chiave, kill switch, cavalletto o altri circuiti possono interrompere l'accensione.
In pratica: il test migliore non è “quanto misura il pickup?”, ma “cosa succede al segnale del pickup esattamente quando il motore smette di funzionare?”. È questa differenza che permette di evitare buona parte delle sostituzioni a tentativi.
FAQ
Un pickup guasto può far spegnere il motore mentre sto andando?
Sì. Se il segnale utilizzato dall'accensione viene a mancare, la scintilla può interrompersi e il motore può spegnersi. Prima di attribuire il guasto al pickup, però, va verificato che nel momento dello spegnimento manchi realmente la scintilla.
Perché il motore riparte quando si raffredda?
Un componente elettrico deteriorato può cambiare comportamento con la temperatura. Nel caso di un avvolgimento o collegamento interno difettoso, il circuito può diventare instabile a caldo e tornare temporaneamente funzionante dopo il raffreddamento. Il pickup è una possibilità, ma lo stesso ragionamento vale anche per altri elementi dell'accensione.
Che resistenza deve avere il pickup?
Non esiste un valore universale. A seconda di motore, costruttore e sistema di accensione possono esserci valori molto diversi. Bisogna utilizzare la specifica prevista dal manuale di officina o dal produttore dell'accensione montata.
Se la resistenza è corretta posso escludere il pickup?
Non sempre. Una misura statica corretta è un buon segnale, ma un difetto intermittente potrebbe comparire soltanto a caldo o durante il funzionamento. Quando possibile è utile confrontare la misura a freddo e a caldo e verificare anche l'uscita del sensore secondo la procedura prevista dal manuale.
Posso controllare il pickup con un normale multimetro?
Per il controllo della resistenza normalmente sì, purché il componente venga scollegato e si utilizzino i terminali e la scala corretti. Per misurare il segnale dinamico o la tensione di picco, invece, alcuni impianti richiedono strumenti o adattatori specifici.
Pickup e statore vanno sempre cambiati insieme?
No. Dipende da come è costruito l'impianto. Alcuni pickup sono disponibili separatamente, mentre su altre applicazioni fanno parte del gruppo statore o del relativo cablaggio. Prima di ordinare bisogna identificare esattamente il sistema montato.
Se non c'è scintilla è sicuramente il pickup?
No. La mancanza di scintilla può dipendere anche da candela, pipetta, bobina, statore, CDI o ECU, alimentazioni, masse, cablaggi e dispositivi che interrompono l'accensione. Il pickup è soltanto uno dei punti della diagnosi.
