Cuscinetti dell'albero motore C3 o C4: differenze e utilizzi
Quando si sostituiscono i cuscinetti dell'albero motore di uno scooter o di una moto, capita spesso di trovare due versioni apparentemente identiche: C3 e C4. Le dimensioni possono essere le stesse, ma cambia una caratteristica importante per il funzionamento del motore: il gioco interno del cuscinetto.
Soprattutto quando si parla di motori elaborati, si sente dire che i C4 siano migliori perché sopportano più giri e temperature più alte. In realtà la differenza non è così semplice. Un C4 non è necessariamente più resistente o più adatto di un C3: tutto dipende da come il cuscinetto lavorerà una volta montato.
Vediamo cosa significano queste sigle, perché esistono giochi differenti e come scegliere i cuscinetti banco senza commettere errori.

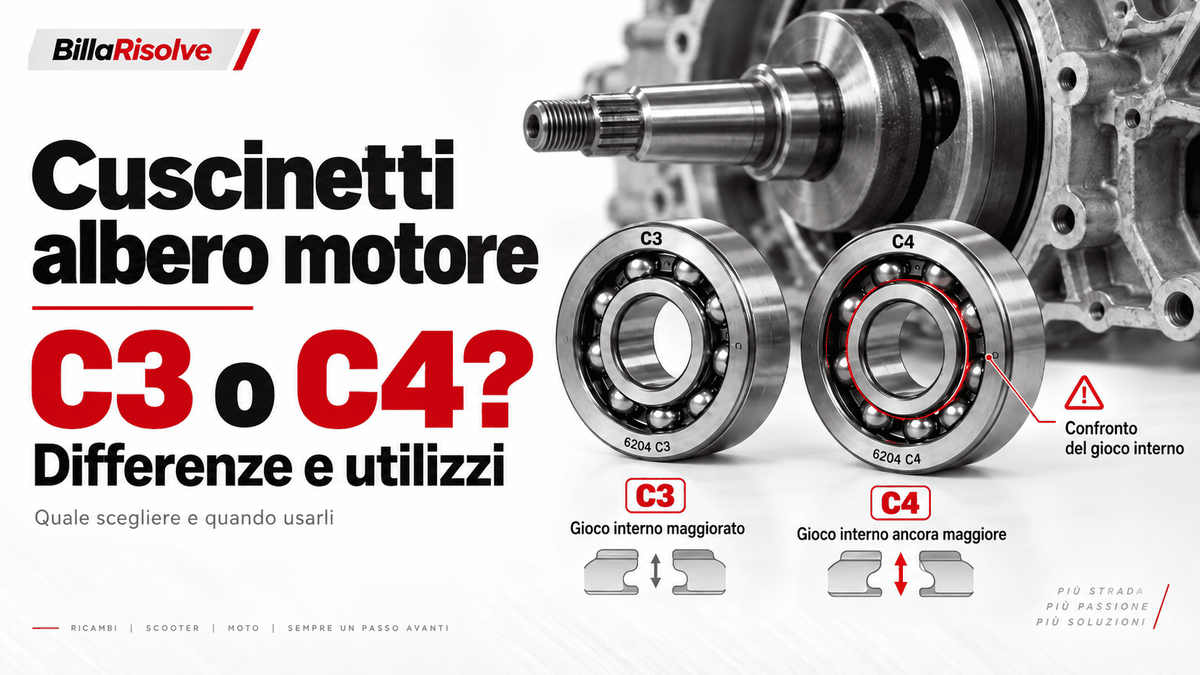

Cuscinetti C3 e C4: qual è la differenza?
La differenza principale riguarda il gioco radiale interno, cioè il piccolo spazio di movimento consentito tra l'anello interno, le sfere e l'anello esterno del cuscinetto.
Questo gioco viene stabilito durante la produzione ed è necessario per permettere al cuscinetto di funzionare correttamente nelle condizioni per cui è stato progettato.
Le sigle identificano diverse classi di gioco:
- CN: gioco interno normale, utilizzato come riferimento.
- C3: gioco radiale maggiore rispetto alla classe normale.
- C4: gioco radiale ancora maggiore rispetto al C3.
Quindi, prendendo due cuscinetti della stessa serie e delle stesse dimensioni, quello C4 avrà un gioco interno iniziale maggiore rispetto al C3.
Parliamo però di differenze molto piccole, misurate in micrometri, ovvero millesimi di millimetro. Non bisogna immaginare un cuscinetto C4 con le sfere visibilmente più libere o con un gioco enorme.
Un esempio semplice: immagina di avere due cuscinetti nuovi, identici per dimensioni e costruzione, ma uno C3 e l'altro C4. Prima del montaggio, il C4 permette un movimento radiale interno leggermente maggiore.
Questo non significa che sia difettoso. È una caratteristica prevista dal produttore, pensata per determinate condizioni di montaggio e funzionamento.
Checklist rapida prima di scegliere
Prima di ordinare dei cuscinetti banco, conviene controllare alcuni aspetti che contano molto più della semplice distinzione tra motore originale ed elaborato.
- Hai verificato quale classe di gioco prevede il costruttore del motore?
- L'albero motore è originale oppure è stato sostituito con uno aftermarket?
- Il produttore dell'albero o del kit cuscinetti indica espressamente C3 o C4?
- Hai controllato il codice completo, le dimensioni e la tipologia del cuscinetto?
- Le sedi nei carter e sull'albero motore sono ancora in buone condizioni?
- Stai scegliendo un componente adatto al tipo di utilizzo e alla lubrificazione prevista?
Se non conosci la classe originale, la cosa migliore è recuperare il riferimento tecnico corretto prima di acquistare. Non è sufficiente sapere soltanto che il motore è un Minarelli, un Piaggio oppure un AM6.
Perché il gioco interno è così importante?
Per capire la scelta tra C3 e C4 bisogna considerare cosa succede quando il cuscinetto viene montato nel motore.
I cuscinetti dell'albero motore devono sostenere l'albero e permettergli di ruotare mantenendo il corretto funzionamento anche quando aumentano carico, temperatura e regime di rotazione.
Il gioco cambia durante il montaggio
Un cuscinetto non mantiene necessariamente lo stesso gioco che aveva quando era ancora nella confezione.
Quando viene installato sull'albero motore e nel carter, gli accoppiamenti con interferenza possono modificare leggermente le dimensioni degli anelli. Di conseguenza, una parte del gioco interno iniziale viene ridotta.
È proprio per questo che il valore di gioco a cuscinetto smontato non coincide sempre con quello che avrà dopo l'assemblaggio del motore.
Cosa succede quando il motore si scalda?
Durante il funzionamento, le temperature dei diversi componenti non sono necessariamente uguali. L'albero motore, gli anelli del cuscinetto e il carter possono scaldarsi e dilatarsi in maniera differente.
Quando l'anello interno lavora a una temperatura superiore rispetto a quello esterno, la dilatazione può ridurre ulteriormente il gioco radiale disponibile.
Un cuscinetto con gioco iniziale maggiore può quindi essere necessario per mantenere il corretto funzionamento in determinate condizioni.
Questo, però, non significa che ogni motore che scalda molto richieda automaticamente un C4. Contano anche le tolleranze delle sedi, il tipo di cuscinetto, i materiali, la lubrificazione e le indicazioni del costruttore.
Quando utilizzare cuscinetti C3 e quando C4?
Non esiste una regola universale valida per tutti gli scooter e tutte le moto. Possiamo però distinguere alcune situazioni pratiche.
Motori originali e utilizzo quotidiano
Se stai revisionando un motore completamente originale, la scelta più sensata è rispettare la classe di gioco prevista dal costruttore.
Se il motore richiede cuscinetti C3, non c'è un vantaggio automatico nel passare ai C4. Allo stesso modo, se sono previsti dei C4, non conviene sostituirli con C3 soltanto perché il mezzo viene utilizzato tranquillamente su strada.
La configurazione originale è stata progettata considerando accoppiamenti, temperature e condizioni di funzionamento specifiche.
Motori elaborati per uso stradale
Quando si monta un gruppo termico maggiorato, un albero motore rinforzato oppure si modifica la configurazione, è normale valutare anche cuscinetti banco adeguati.
In questi casi possono essere utilizzati sia C3 sia C4, a seconda delle caratteristiche del motore e delle indicazioni dei produttori dei componenti.
Per esempio, su uno scooter con cilindro 70cc non è corretto affermare che servano obbligatoriamente cuscinetti C4. Esistono configurazioni sportive che utilizzano C3 e altre per cui viene consigliato un gioco maggiore.
Se stai preparando o revisionando un blocco scooter, puoi consultare la sezione cuscinetti e paraoli banco per scooter, verificando sempre le specifiche richieste dal motore.
Motori racing e utilizzi particolarmente impegnativi
Su alcune preparazioni racing, dove i cuscinetti lavorano in condizioni di temperatura, velocità e carico particolarmente impegnative, può essere previsto l'utilizzo di una classe C4.
Il maggiore gioco iniziale permette di compensare una riduzione più marcata del gioco durante il montaggio e il funzionamento, quando questa è prevista dalle condizioni del motore.
Ma anche in ambito racing la scelta non deve essere fatta automaticamente. Un cuscinetto C3 correttamente dimensionato e adatto alle condizioni di lavoro può essere la soluzione giusta.
Lo stesso ragionamento vale per i motori delle moto 50cc, come AM6 e Derbi. Nella sezione cuscinetti e paraoli banco moto 50cc sono presenti ricambi con caratteristiche differenti, da scegliere in base alla compatibilità e alle indicazioni tecniche.
Come scegliere i cuscinetti corretti per l'albero motore
La decisione dovrebbe partire dalle specifiche del motore, non dalla convinzione che un gioco maggiore sia sempre sinonimo di affidabilità.
-
1) Controlla il riferimento originale
Se stai sostituendo i cuscinetti su un motore di serie, verifica i codici e la classe di gioco riportati nella documentazione tecnica. Le sigle sui vecchi cuscinetti possono aiutare, ma considera anche la possibilità che siano già stati sostituiti in passato con ricambi non corretti.
-
2) Verifica le indicazioni dell'albero aftermarket
Se hai installato un albero motore diverso dall'originale, controlla se il produttore prescrive una tipologia o una classe di gioco specifica. Non tutti gli alberi racing richiedono automaticamente C4.
-
3) Non guardare soltanto C3 o C4
Il gioco interno è solo una delle caratteristiche. Devono essere corretti anche le dimensioni, la serie del cuscinetto, il tipo di gabbia, l'eventuale schermatura e le altre specifiche previste per il motore.
Per esempio, una gabbia metallica e una in materiale polimerico possono avere caratteristiche differenti, ma la loro tipologia non determina da sola se il cuscinetto debba essere C3 o C4.
-
4) Controlla le sedi nel carter e sull'albero
Se un cuscinetto non resta correttamente bloccato nella propria sede oppure presenta accoppiamenti anomali, scegliere un C3 anziché un C4 non risolve il problema. Prima del montaggio bisogna verificare che le superfici di accoppiamento siano in buone condizioni.
-
5) Cura il montaggio
Anche il cuscinetto corretto può danneggiarsi se viene installato male. Occorre utilizzare metodi e attrezzature adatti, evitando di trasmettere la forza di montaggio attraverso le sfere e rispettando le istruzioni del costruttore.
Dopo l'assemblaggio è necessario verificare che l'albero ruoti correttamente, senza impuntamenti o anomalie, seguendo le procedure previste per quello specifico motore.
Un cuscinetto C4 fa girare il motore più in alto?
No. La sigla C4, da sola, non indica che il cuscinetto possa sopportare un regime massimo superiore a un C3.
La capacità di lavorare ad alti regimi dipende da diversi fattori, come progetto del cuscinetto, materiali, gabbia, lubrificazione, carichi e condizioni operative.
La classe di gioco influisce sul comportamento del cuscinetto durante il funzionamento, ma non sostituisce tutte queste caratteristiche.
Montare un C4 al posto di un C3 non aumenta automaticamente il numero di giri raggiungibile dal motore e non costituisce, da solo, un miglioramento delle prestazioni.
Errori da evitare quando si acquistano cuscinetti banco
Alcuni errori sono particolarmente comuni quando si revisiona un motore o si realizza un'elaborazione.
- Scegliere C4 soltanto perché il cilindro è maggiorato: la cilindrata non basta a determinare il gioco corretto.
- Considerare C3 una versione meno resistente: la sigla non identifica la qualità dei materiali o la robustezza del cuscinetto.
- Ignorare le specifiche del produttore: una scelta diversa da quella prevista deve avere una motivazione tecnica, non basarsi su consigli generici.
- Comprare guardando solo le dimensioni: due cuscinetti dimensionalmente uguali possono avere caratteristiche costruttive differenti.
- Trascurare le condizioni dei carter: una sede danneggiata o usurata può compromettere anche il funzionamento di un cuscinetto nuovo.
- Montare i cuscinetti in modo scorretto: colpi, forze applicate agli anelli sbagliati o procedure non appropriate possono provocare danni già durante l'installazione.
Il punto da ricordare: C3 e C4 non rappresentano due livelli di qualità, ma due differenti classi di gioco interno. La scelta corretta è quella che permette al cuscinetto di lavorare con il gioco adeguato una volta montato e portato nelle normali condizioni di utilizzo.
FAQ
È meglio montare cuscinetti C3 o C4 su uno scooter elaborato?
Dipende dalla configurazione e dalle specifiche del produttore. Non tutti i motori elaborati richiedono C4. La scelta va fatta considerando albero motore, accoppiamenti, condizioni di funzionamento e indicazioni tecniche dei componenti utilizzati.
Posso sostituire un cuscinetto C3 con un C4?
Non è consigliabile farlo senza verifiche. Anche se le dimensioni sono identiche, il C4 ha un gioco iniziale maggiore. Se quel gioco non è necessario per le condizioni del motore, la sostituzione potrebbe risultare meno adatta rispetto alla classe originariamente prevista.
Un cuscinetto C4 è più resistente alle alte temperature?
Il C4 dispone di un gioco iniziale maggiore, utile quando montaggio e differenze di temperatura tendono a ridurre sensibilmente il gioco durante il funzionamento. Non significa però che i suoi materiali sopportino necessariamente temperature più elevate rispetto a quelli di un C3 della stessa costruzione.
I cuscinetti C3 possono essere utilizzati su motori racing?
Sì, quando le caratteristiche del motore e le indicazioni del produttore lo prevedono. La dicitura racing non rende obbligatoria una classe C4. Conta il gioco effettivo che il cuscinetto avrà nelle condizioni di lavoro.
Che differenza c'è tra un cuscinetto C3 e uno normale?
Un cuscinetto C3 presenta un gioco radiale interno maggiore rispetto alla classe normale, generalmente indicata con CN. La classe normale non è sempre riportata esplicitamente nel codice del cuscinetto.
Se un cuscinetto nuovo ha un piccolo gioco, significa che è difettoso?
Non necessariamente. I cuscinetti hanno un gioco interno previsto in fase di produzione, e quelli C3 o C4 ne presentano uno maggiore rispetto alla classe normale. Tuttavia, una semplice verifica con le mani non permette di stabilire con precisione se il gioco rientri nelle tolleranze. Se il movimento appare anomalo, serve un controllo tecnico.
La sigla C3 o C4 indica anche il tipo di gabbia?
No. C3 e C4 identificano la classe di gioco interno. Il materiale e la costruzione della gabbia sono caratteristiche distinte, da controllare attraverso il codice completo e la scheda tecnica del cuscinetto.
